FM无线麦克风的设计
为了达到频率稳定化,使用陶瓷振荡器
FM无线麦克风为利用声音改变振荡频率,以达到将声音传送出去的目的。此在无线状态下所传送出去的信号,可以利用FM调谐器等接收之。
大多数的FM无线麦克风为使用LC振荡电路。但是,LC振荡电路容易受到电源电压的变动或温度变化的影响,而使频率变动。
一般地,电源电压虽然可以比较容易稳定化,但是,仍然有温度变化的存在。结果,还是会使LC振荡的频率发生变动。
此种方法所制作的FM无线麦克风,在每次使用时,必须与接收机的接收稳率重新对齐。也即是必须调谐。
为了避免每次都需要重新调整接收,可以使用振荡频率的频率稳定度较佳的陶瓷振荡器。
陶瓷振荡器的性能与晶体相似。图4所示的为陶瓷振荡器的电气特性。图(a)为等效电路,图(b)为电抗特性。
振荡频率发生电抗为电感性的fs与fp之间
图4 陶瓷振荡器的构造
在陶瓷振荡器的电感性领域fs~fp晶体的电感性领域fs~fp的数十倍。因此,在做频率调变(FM)时,使用陶瓷振荡器较容易取得高的调变度或者说“响度”、“拾音灵敏度”等。
所制作的无线电麦克风的概要
图5所示的为此次所制作的无线电麦克风的方块图,表1所示的为FM无线麦克风的设计规格。接收机为可以使用FM调谐器,因此,其接收频率为在76MHz~90MHz之间。
表1 待制作的无线麦克风的电气指标规格
(可以使用一般的FM收音机接收,但是,为了避免违反无线电波法,其使用范围只在室内使用。其特征为频率变动小。)
传送频率 FM传送频带
76MHz~90MHz
电波型式 FM
可能的传输距离 20m
频率偏移 ±75kHz
电源电压 DC306V~6V
电池内藏
频率漂移 ±20KHz以内

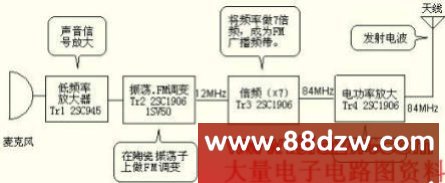

图5 FM无线麦克风的方块图
(由于陶瓷振荡器的种类较少,在此使用较容易取得的12MHz,因此,需要使用7倍频电路。)
为了避免违反电波法,此次所制作的通话传送距离最长为20m,其频率偏移(由于频率调变所产生的频率变化宽幅)与FM广播台同样是±75kHz。
电源为使用镍镉电池或一般的干电池(3个或4个),工作原理电压范围约为3.6V~6V。考虑到FM调谐器的选择性,在此设定频率变动为±20kHz以内。
利用振荡电路做频率调变
图6所示的为可以形成频率调变的振荡电路的构成。此一振荡电路的基本为如图(a)所示,此为第3章3-4节所示的无调整振荡电路。
在此使用陶瓷振荡器CSA12.0MX(村田制作所)串联可变电容二极管1SV50,直接将调变信号加在此,可以改变可变电容二极管的静电电容量,达到FM调变的目的。
为了易于了解频率调变的工作原理,将无调整振荡电路用图(b)的等效电路表示。
图6 频率调变电路的构成
