温度传感器 LM35介绍
[12-13 04:10:52] 来源:http://www.88dzw.com 电子制作 阅读:8263次
文章摘要: 在自动控制、机电整合的应用中,温度的测量为常见的需求,感测温度的產品有多种型态,依特性可概分为膨胀变化型、颜色变化型、电阻变化型、电流变化型、电压变化型、频率变化型…等,常见的电压变化型的温度传感器有LM35、LM335,其不同点为 LM35 之输出电压是与摄氏温标呈线性关係,而 LM335 则是与凯氏温标呈线性关系。由於摄氏温标较常使用,因此本文将针对LM35做介绍。 1. 温度传感器 LM35 LM35是由National Semiconductor所生产的温度感测器,其输出电压与摄氏温标呈线性关係,转换公式如式(1),0°C时输出為
温度传感器 LM35介绍,标签:电子制作网,http://www.88dzw.com
在自动控制、机电整合的应用中,温度的测量为常见的需求,感测温度的產品有多种型态,依特性可概分为膨胀变化型、颜色变化型、电阻变化型、电流变化型、电压变化型、频率变化型…等,常见的电压变化型的温度传感器有LM35、LM335,其不同点为 LM35 之输出电压是与摄氏温标呈线性关係,而 LM335 则是与凯氏温标呈线性关系。由於摄氏温标较常使用,因此本文将针对LM35做介绍。
1. 温度传感器 LM35
LM35是由National Semiconductor所生产的温度感测器,其输出电压与摄氏温标呈线性关係,转换公式如式(1),0°C时输出為0V,每升高 1°C,输出电压增加10mV。
(1)
LM35 有多种不同封装型式,外观如图 1 所示。在常温下,LM35 不需要额外的校準处理即可达到± °1/4C的准确率。其电源供应模式有单电源与正负双电源两种,其引脚如图 2 所示,正负双电源的供电模式可提供负温度的量测;两种接法的静默电流-温度关係如图 3所示,单电源模式在25°C下静默电流约50μA,非常省电。

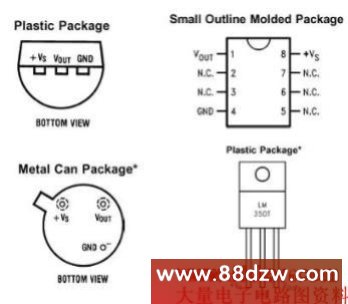

图1:LM35封装及引脚排列

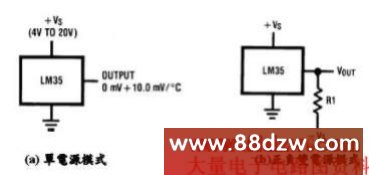

图2:LM35接线图
图3
2. 实际测试

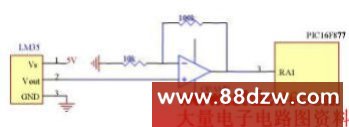

接下来实际对LM35进行测试,测试使用单电源模式,並且将输出以非反相放大器放大十倍,如图4的电路。以10Hz 的频率记录放大后的电压值,得到如图5的温度-时间图。
图4
图5
