电路概述

        现在的许多家庭都有了电视机、VCD、录像机、游戏机、甚至摄像机和DVD等家用电器。如果将上述的家电的RF射频信号用一个电视信号发射器转发出去，供方圆30米左右的（家庭居室范围内）的电视机接收观看，就可以省去电缆的连接等诸多不便，还可以多台机子在不同的房间收看，这个电视信号转发器就好像一个小型家庭电视台。下面介绍 的就是这种电视信号转发器，它具有电路简单，成本低，容易制作等特点。

工作原理

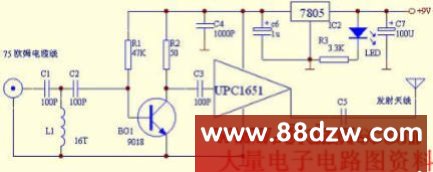

        电路如图下图所示： 这个电路的工作原理是射频信号经75欧姆射频电缆送至有C1、 L1、C2 构成的高通滤波器，将低于45MHZ的频率滤除，然后在经三极管9018等组成的前置放大器放大后由电容C3送至upc1651进行功率放大，其输出信号经6英吋左右的鞭状天线发射出去。7805等构成稳压与电源指示为upc1615提供5V的供电。


选材制作

       upc1651为高增益高频放大集成电路,9018为低噪声超高频三极管,C1,L1,C2构成截止频率为47MHZ的高通滤波器.电容均选择高频瓷介电容器.电阻用普通碳膜电阻.IC2等元件提供5V供电和电源指示.L1的制作是在直径3mm的圆柱上,用0.2mm的漆包线密绕16圈脱胎而成. 天线用6英寸鞭状天线.因本机工作在超高频段,在设计印制板与制作时,元件的配置和引线的 长度都要符合高频设计的要求.


调试成型

        这这个转发器电路可以放在一个小铁盒内,也可以放在一只废的VHF高频头中.只要去掉其中的机械和电子元件即成为一个带屏蔽的盒子.由于转发器电路简单, 元件很少,可将元件直接焊在电路板上,并确保连线正确,焊接无误!整机工作电流在25MA左右. 9018的工作电流在5MA左右,可通过R1来调节.录像机,VCD等家电的射频输出电缆应选75欧姆的同轴电缆线,长度尽量短,采用全屏蔽[包括接头部位],这样可以减少RF天线的干扰.只要元件质量保证,发射器便可正常工作.
