自制无线教鞭

文章摘要： 摘 要：随着多媒体教学方式的普及，越来越多的高科技技术被应用到教学当中去。如今，老师们上课都已经离不开电脑，很多时候，上课的老师都在电脑前通过鼠标控制着上课的进度。但是，由于长时间停留在电脑旁，老师的肢体语言会施展不开，这样就很容易使课堂气氛没有调动起来，令教学质量打大折扣。所以，老师的讲课不应该被限制在电脑前！无线教鞭让老师通过一个遥控器，即使没有在电脑旁也可以轻松地控制电脑！无线教鞭分发射部分和接收部分。发射部分为一个遥控器，上面的按键分别控制课件上下翻页和红外激光笔，采用3.6V电池供电。接收部分外观和优盘相似，采用USB口供电，接收天线内置。只要接收部分接上电脑的USB接口，就可以

自制无线教鞭,标签：电子制作网,http://www.88dzw.com

摘  要：随着多媒体教学方式的普及，越来越多的高科技技术被应用到教学当中去。如今，老师们上课都已经离不开电脑，很多时候，上课的老师都在电脑前通过鼠标控制着上课的进度。但是，由于长时间停留在电脑旁，老师的肢体语言会施展不开，这样就很容易使课堂气氛没有调动起来，令教学质量打大折扣。所以，老师的讲课不应该被限制在电脑前！无线教鞭让老师通过一个遥控器，即使没有在电脑旁也可以轻松地控制电脑！无线教鞭分发射部分和接收部分。发射部分为一个遥控器，上面的按键分别控制课件上下翻页和红外激光笔，采用3.6V电池供电。接收部分外观和优盘相似，采用USB口供电，接收天线内置。只要接收部分接上电脑的USB接口，就可以通过发射遥控器实现对电脑的无线控制功能了。

关键词：红外激光笔；无线控制；优盘外观


1. 硬件电路图

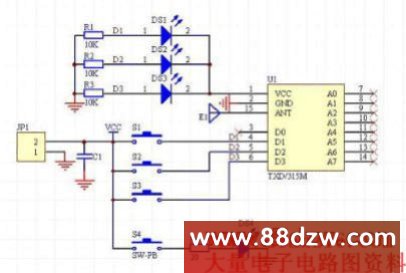

发射部分




接收部分


2.电路工作原理
    电路采用了基于PT2262/2272编码解码的收发模块，频率是315M,ASK调制方式。该模块工作稳定，有效距离达到50米，完全可以满足作为无线教鞭的要求。同时该模块的地址编码功能，可以让不同的教室间避免出现干扰的情况。
    发射电路的外围元件很少，开关S1,S2,S3的动作生成控制信号，被发射出去。S4则控制激光管的熄灭。需要注意的是元器件的工作电压，红外激光管的最合适电压是3V，高了容易烧坏它，低了亮度不够。发射模块的电压不能低于2.8V，如果把二极管的分压考虑在内的话，电源电压应该在3.6V以上。为了增加发射距离，采用12V的小电池比较合适。
接收模块把接收到的数据传送到鼠标处理芯片MA161B的四个控制口，即可控制电脑的四个动作。MA161B实际上是一个单片机芯片，它的时钟频率是6MHz，芯片直接和USB口相连。就整体而言，芯片的外围元件是很少的，所以只要连接正确，基本不需要什么调试电路就可以工作了。
    由于接收模块和鼠标处理芯片的体积都不大，外围元件也少，所以接收部分可以做的比较小，采用USB接口后，接收部分的体积和优盘差不多。至于发射部分，仍然有可以改进的地方。如果把发射模块的电路和开关控制等集成到一块板子上，那么体积可以做的更小，厚度也可以做得更薄。

3.实物图
