自制高灵敏无线调频话筒
[12-13 04:10:52] 来源:http://www.88dzw.com 电子制作 阅读:8291次
文章摘要: 这里介绍一个高灵敏无线调频话筒,它可以拾取5米范围内的微弱声响,发射距离可达500米左右。其工作频率在88~108Mhz范围内,可以通过调频收音机来接收它的发射信号。本无线话筒的另一特点是工作频率十分稳定,即使手触摸发射天线也不会引起发射频率的变化。它可以用于家庭娱乐、婴儿睡眠监护及室内外各种声音监聴。电路原理 高灵敏无线话筒的电路如图所示: 电路由声电转换、预加重电路、音频放大电路、调制器和高频功率放大器等部分组成声电转换器由驻极体电容话筒担任,他拾取周围环境的声波信号后输出相应的电信号,经过C1送入由R2、C2组成的预加重电路进行带宽压缩,以提高话音的调制质量(
自制高灵敏无线调频话筒,标签:电子制作网,http://www.88dzw.com
这里介绍一个高灵敏无线调频话筒,它可以拾取5米范围内的微弱声响,发射距离可达500米左右。其工作频率在88~108Mhz范围内,可以通过调频收音机来接收它的发射信号。本无线话筒的另一特点是工作频率十分稳定,即使手触摸发射天线也不会引起发射频率的变化。它可以用于家庭娱乐、婴儿睡眠监护及室内外各种声音监聴。
电路原理
高灵敏无线话筒的电路如图所示:
电路由声电转换、预加重电路、音频放大电路、调制器和高频功率放大器等部分组成声电转换器由驻极体电容话筒担任,他拾取周围环境的声波信号后输出相应的电信号,经过C1送入由R2、C2组成的预加重电路进行带宽压缩,以提高话音的调制质量(与调频收音机中的去加重相对应)。VT1为音频放大器,对预加重后的音频信号进行放大,经过C3送至VT2的基极进行频率调制。VT2组成共基极超高频振荡器,基极与集电极的电压随基极输入的音频信号变化而变化,从而使基极和集电极的结电容发生变化,高频振荡器的频率也随之变化,从而实现频率调制。
VT3组成发射极输出丙类高频功率放大器,其作用有两个:一是增大发射功率,扩大发射距离;二是隔离天线与振荡器,减小天线对振荡器振荡频率的影响。高频功放后的信号由VT3的发射极输出,经过C10、L3送至天线发射。L3为天线加感线圈,用于天线长度小于四分之一波长时,以提高天线的发射效率。C8与C10的容量不可以大于20PF,否则天线的变动将会引起频率的不稳定。
元器件选择与制作
VT1可用9014,VT2用9018,要求放大倍数要大于80;VT3选用8050C或者3DG12C,要求放大倍数要大于50。C1、C3、C11采用电解电容,C4~C10为瓷片电容,电阻采用碳膜电阻,L1~L3用直径为0.4mm的漆包线在圆珠笔芯上绕6匝,然后脱胎取下即可。L1应在3杂处抽头,L2与L3在印刷电路板上应互相呈垂直状态排列。天线最好采用拉杆天线,也可以采用800毫米长的塑料软线代替。
注意:印刷电路板上没有设有开关S,需另外接!
电路安装好以后要进行调试,调试可以分三步进行:
1、调整各级工作点:调电阻R3使VT1的集电极电压为1.5V(或集电极电流为1毫安左右);调整电阻R7使VT2的集电极电流为4到6毫安左右,此时用镊子触碰VT2的集电极,此电流应有明显变化,说明高频振荡器工作正常。VT3的工作点不用调试。
2、频率调整:打开调频收音机,在88~108Mhz范围内搜索本机信号。如两机频率对准,收音机里会产生剧烈的啸叫声,此点应避开当地的调频广播电台所使用的频率,避开方法是用小螺丝刀拨动线圈L1的匝距。

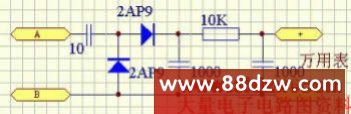

3、发射场强调试:先自制一个简单的场强仪,电路如下图。将场强仪的A、B两点分别接无线话筒的天线端和地端,微调无线话筒的L2和L3的匝距,使场强仪的万用表读数最大即可。场强仪万用表应置于直流10V或50V档。
调整好的电路即可投入使用。
