自制白光恒温烙铁
[09-13 21:17:04] 来源:http://www.88dzw.com 电子制作 阅读:8982次
文章摘要:白光恒温烙铁926型是有口皆碑的品牌,也我用过最好的恒温烙铁,我在电子厂工作,厂里有各式各样的烙铁200多把.我曾修理和改制过厂里的几十把烙铁,没有那个牌子的可以和白光的相比.十年前一台白光的售价为1000多元,现在一台正宗的白光烙铁也要七八百元. 有人说我买十个几元的照样用,干吗非要花那么多钱买个白光的.我要说只要你用过白光烙铁后,那么其它的烙铁都成垃圾了.它好在不光是它的性能稳定,更主要的是它的焊接手感.它的内部采用变压器降压,输出24V供给控制板,由于变压器的隔离,使得烙铁头和220V市电完全隔离,不置于烧坏娇贵的IC.主板采用324四运放+交流转换器C1701+双向可控硅制作.烙铁芯带

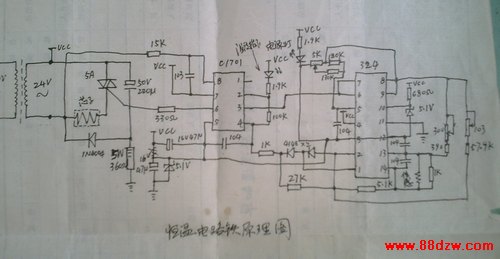

自制白光恒温烙铁,标签:电子制作网,http://www.88dzw.com白光恒温烙铁926型是有口皆碑的品牌,也我用过最好的恒温烙铁,我在电子厂工作,厂里有各式各样的烙铁200多把.我曾修理和改制过厂里的几十把烙铁,没有那个牌子的可以和白光的相比.十年前一台白光的售价为1000多元,现在一台正宗的白光烙铁也要七八百元. 有人说我买十个几元的照样用,干吗非要花那么多钱买个白光的.我要说只要你用过白光烙铁后,那么其它的烙铁都成垃圾了.它好在不光是它的性能稳定,更主要的是它的焊接手感.它的内部采用变压器降压,输出24V供给控制板,由于变压器的隔离,使得烙铁头和220V市电完全隔离,不置于烧坏娇贵的IC.主板采用324四运放+交流转换器C1701+双向可控硅制作.烙铁芯带温度反馈.温度可从200-480C度可调.柔软的手柄线,轻巧的手柄和锥形的烙铁头会带给你细腻,灵巧的焊接手感.其它品牌936和969的虽然手感也不错,其主板仅用一个运放+可控硅控制,稳定性不如白光926的.其烙铁芯和手柄线更差.作为一个电子爱好者没有一把好的烙铁怎么能行呢?有的朋友可能嫌贵,这好办可以自制啊!
下面 ,我刚用万能板自制了一把白光烙铁,发个图片大家看看.

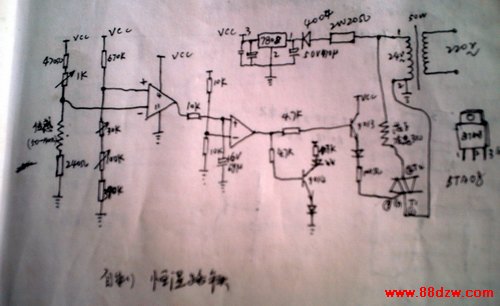

C1701IC不好买,下面的电路是我设计的一个简单的带温度反馈的电路图.效果也不错,我用了一年多了.有兴趣的朋友不妨试试.
