电子时钟日历制作原理图

文章摘要：1。电源VCC为5V,至少提供200mA。（可以用3w6v的变压器整流滤波再通过7805稳压获得。） 2。J1为液晶屏的接口，图中液晶屏选用的是HD61202芯片，128*64点阵，网友购买时需向 供货商索要相关资料及接口定义。液晶屏的接口定义已实现标准化，但引脚分布可能不 同，此千万要注意。如果购买时能测试液晶屏的好坏最好。 程序如下：time0 equ 32 ;53ms time1 equ 187 ;10s sel0 equ 0feh ;秒低位 sel1 equ 0fdh ;秒高位 sel2

电子时钟日历制作原理图,标签：电子制作网,http://www.88dzw.com

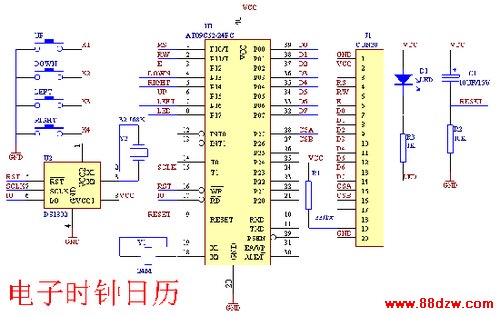

1。电源VCC为5V,至少提供200mA。（可以用3w6v的变压器整流滤波再通过7805稳压获得。）
  2。J1为液晶屏的接口，图中液晶屏选用的是HD61202芯片，128*64点阵，网友购买时需向
     供货商索要相关资料及接口定义。液晶屏的接口定义已实现标准化，但引脚分布可能不
     同，此千万要注意。如果购买时能测试液晶屏的好坏最好。

程序如下：

time0   equ   32       ;53ms
time1   equ   187      ;10s
sel0    equ   0feh     ;秒低位
sel1    equ   0fdh     ;秒高位
sel2    equ   0fbh     ;分低位
sel3    equ   0f7h     ;分高位
sel4    equ   0efh     ;时低位
sel5    equ   0dfh     ;时高位
sel6    equ   0bfh     ;日低位
sel7    equ   07fh     ;日高位
sel8    equ   0feh     ;月低位
sel9    equ   0fdh     ;月高位
sel10   equ   0fbh     ;年低位
sel11   equ   0f7h     ;年高位
selno   equ   0ffh
;---------------------
outPort   data p0
selPort0  data p2
selPort1  data p1

second0   data 08h
second1   data 09h
minute0   data 0ah
minute1   data 0bh
hour0     data 0ch
hour1     data 0dh
date0     data 0eh
date1     data 0fh
month0    data 10h
month1    data 11h
year0     data 12h
year1     data 13h

selled    data 30h           ;led动态扫描计数
seldata   data 31h           ;修改时选择项目
key0Data  data 32h           ;按键状态
key1Data  data 33h
key2Data  data 34h
key3Data  data 35h
tims      data 36h
tims0     data 37h
;---------------------
rst       bit  p3.0
