无极性蓄电池全自动充电机

文章摘要：蓄电池充电时极性不能接反，否则损坏电池和充电机，采用图1-1所示电路的充电机，蓄电池可不分正负。该充电机有自动识别极性的功能。如当X1接正极，X2接负极时，蓄电池正极经R3、R1、D4使SCR2开通，电流经D1向蓄电池充电。因X2接蓄电池负端使SCR1不能导通，另半周便无电流流过蓄电池。当X2接正极，X1接负极时，SCR1导通，电流经D2→蓄电池→R3→SCR1，蓄电池也正常充电。因X1接负极，SCR2不导通，另半周就无电流流过蓄电池。所以不论蓄电池的极性如何接都能正常充电。本电路还具有上、下限电压检测电路。使蓄电池充至14.5V时停止充电，电压低于11.5V时自

无极性蓄电池全自动充电机,标签：电子制作网,http://www.88dzw.com

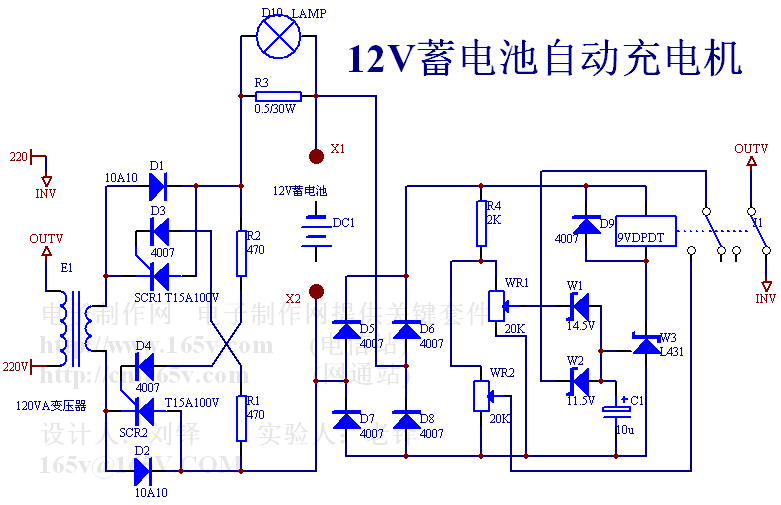

蓄电池充电时极性不能接反，否则损坏电池和充电机，采用图1-1所示电路的充电机，蓄电池可不分正负。
该充电机有自动识别极性的功能。如当X₁接正极，X₂接负极时，蓄电池正极经R₃、R₁、D₄使SCR₂开通，电流经D₁向蓄电池充电。因X₂接蓄电池负端使SCR₁不能导通，另半周便无电流流过蓄电池。当X₂接正极，X₁接负极时，SCR₁导通，电流经D₂→蓄电池→R₃→SCR₁，蓄电池也正常充电。因X₁接负极，SCR₂不导通，另半周就无电流流过蓄电池。所以不论蓄电池的极性如何接都能正常充电。
本电路还具有上、下限电压检测电路。使蓄电池充至14.5V时停止充电，电压低于11.5V时自动充电。
