USB2.0摄像头微处理器硬件设计
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8359次
文章摘要:1.引言 USB2.0摄像头微处理器支持高速USB2.0接口,内嵌强劲的图像后处理单元,JPEG高速编译码器,支持高达200万像素的CMOS传感器接口和CCD传感器接口,处理器设计的产品可以实现独特的运动监测功能与脸部追踪功能,这不仅大大加强了显示效果,提高了画面的品质,更拓展了PC摄像头的应用领域,如增强的实时视频聊天功能和门禁监测系统。主要功能:USB2.0高速传输并兼容USB1.1;高速图像后处理单元;JPEG高速编译码器;VGA下30帧/秒高速传输;CMOS/CCD接口;内置8比特微控制器。不仪具备以上的先进特性,还拥有以下多种可扩展性:多个GPIO接口为增加连拍、LED指示灯、快捷键
USB2.0摄像头微处理器硬件设计,标签:电子小制作,http://www.88dzw.com1.引言
USB2.0摄像头微处理器支持高速USB2.0接口,内嵌强劲的图像后处理单元,JPEG高速编译码器,支持高达200万像素的CMOS传感器接口和CCD传感器接口,处理器设计的产品可以实现独特的运动监测功能与脸部追踪功能,这不仅大大加强了显示效果,提高了画面的品质,更拓展了PC摄像头的应用领域,如增强的实时视频聊天功能和门禁监测系统。
主要功能:USB2.0高速传输并兼容USB1.1;高速图像后处理单元;JPEG高速编译码器;VGA下30帧/秒高速传输;CMOS/CCD接口;内置8比特微控制器。
不仪具备以上的先进特性,还拥有以下多种可扩展性:多个GPIO接口为增加连拍、LED指示灯、快捷键等功能提供了无限可能;USB2.0兼容USB1.1,为摄像头的广泛的使用增加了保障;支持多种操作系统,如64-bit Window,Windows XP,Linux,Mac,VxWorks,WinCE等等。以下就是对USB2.0摄像头微处理器的硬件设计方法及外围电路分布的介绍。
2.系统硬件设计
2.1 振荡器

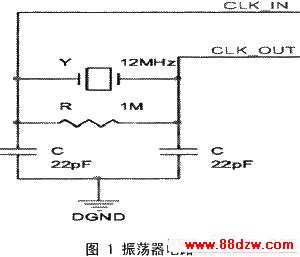

USB2.0摄像头微处理器的钟频是12MHz,外部时钟频率稳定性必须小于±50ppm。图1是振荡器电路的设计参考图。
2.2 复位
上电后,复位信号必须在低设置处停上最少10ms,才能使来自振荡器的信号稳定。芯片集将在341μs后进入稳定状态。

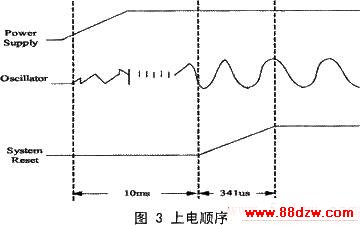

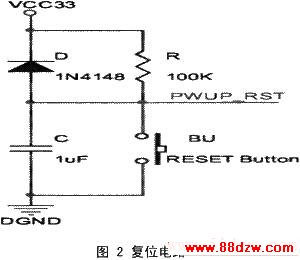

图2展示了复位电路。二极管(D)在电力关闭时用于加快电容器(C)放电的速度。如果PCB空间不足,可选择将D去除。图3为上电顺序。
2.3 电源和地

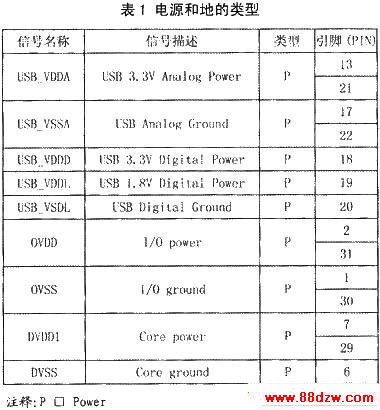

2.3.1 电源和地的类型
电源供应是由数字部分和模拟部分构成。
2.3.2 电源电路

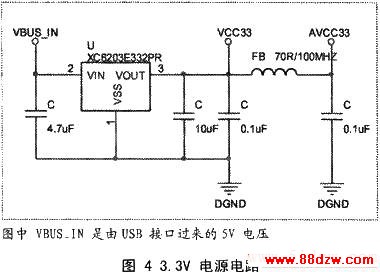

该电路使用的是单一电源供应模式。由外接电源供应3.3V的I/O电到芯片,再由其内置的PR(电源调节器)输出1.8V从DVDD引脚供应到USB-VDDL。内置PR电路需要将最少为10uF的电容放在与DVDD引脚最近的位置上。这些调节器必须能够做到在进入待机模式时自动转为低功耗状况。图4为3.3V电源电路。
3、外围电路分布
USB2.0摄像头微处理器的外围接口分布主要有:USB2.0接口;EEPROM接口;传感器接口;其它功能PIN接口和USB2.0 PCB排版。
3.1 USB2.0接口

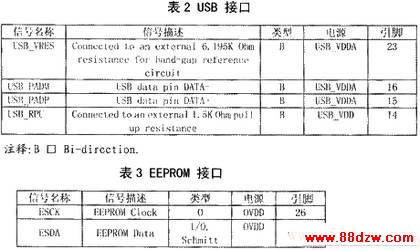

USB2.0接口如表2所示。
USB_VRES是USB接口的电压参考值。USB_VRES的下拉电阻应该更为准确(推荐值6.2K±1%Ohm)。
3.2 EEPROM接口
EEPROM接口如表3所示。
