USB2.0接口ESD防护电路
[09-14 01:20:04] 来源:http://www.88dzw.com 电子制作 阅读:8574次
文章摘要:USB2.0接口具有高达480Mbps的传输速率,并与传输速率为12Mbps的全速USB1.1和传输速率为1.5Mbps的低速USB1.0完全兼容。这使得数字图像器、扫描仪、视频会议摄像机等消费类产品可以与计算机进行高速、高性能的数据传输。另外值得一提的是,USB2.0的加强版USB OTG可以实现没有主机时设备与设备之间的数据传输。为了应对ESD给芯片所可能带来的潜在损伤,业界常用的做法是在敏感的CMOS芯片附近施加外围的ESD保护元件。外围的ESD保护元件将较高的ESD电压在短时间内钳位至较低的电压,从而确保氧化物击穿电压不会被超过。具体的做法就是在电子系统的连接器或端口处放置ESD保护元

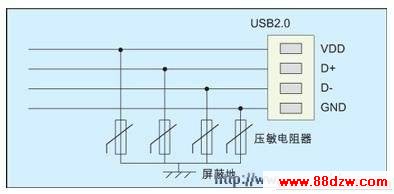

USB2.0接口ESD防护电路,标签:电子小制作,http://www.88dzw.comUSB2.0接口具有高达480Mbps的传输速率,并与传输速率为12Mbps的全速USB1.1和传输速率为1.5Mbps的低速USB1.0完全兼容。这使得数字图像器、扫描仪、视频会议摄像机等消费类产品可以与计算机进行高速、高性能的数据传输。另外值得一提的是,USB2.0的加强版USB OTG可以实现没有主机时设备与设备之间的数据传输。
为了应对ESD给芯片所可能带来的潜在损伤,业界常用的做法是在敏感的CMOS芯片附近施加外围的ESD保护元件。外围的ESD保护元件将较高的ESD电压在短时间内钳位至较低的电压,从而确保氧化物击穿电压不会被超过。具体的做法就是在电子系统的连接器或端口处放置ESD保护元件,使得电流流经保护元件,且不流经敏感元件,以维持敏感元件的低电压,使其免受ESD应力影响,进入有效控制ESD事件的发生。

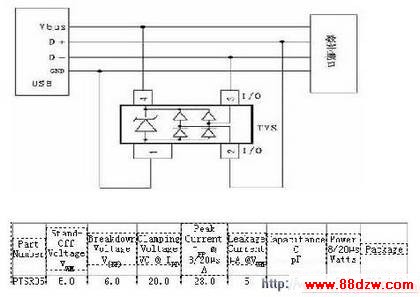

0603-240E0R8PP-LF它最大特点是反应速度快(0.5ns~1ns)、非常低的极间电容(0.05pf~3pf),很小的漏电流(1μA),非常适合各种接口的防护。
