国标解调芯片M88DD2000 的原理与应用

文章摘要： 所谓数字电视，就是将传统的模拟电视信号经过抽样、量化和编码转换成用二进制数代表的数字式信号，然后进行各种功能的处理、传输、存储和记录。采用数字技术不仅使各种电视设备获得比原有模拟式设备更高的技术性能，而且还具有模拟技术不能达到的新功能，使电视技术进入崭新时代。 与模拟电视相比, 数字电视具有以下特点及先进性：1）清晰度更高、音频效果更好、抗干扰能力更强；2）更合理有效地利用各类频谱资源。数字电视采用数据压缩编码技术，传输信道带宽较模拟电视大为减小，传输一套模拟电视节目的8MHz频道可同时传输4~6套数字电视节目；3）降低了信号发射功率，输出信号稳定可靠，易于消除图象

国标解调芯片M88DD2000 的原理与应用,标签：电子小制作,http://www.88dzw.com

       所谓数字电视，就是将传统的模拟电视信号经过抽样、量化和编码转换成用二进制数代表的数字式信号，然后进行各种功能的处理、传输、存储和记录。采用数字技术不仅使各种电视设备获得比原有模拟式设备更高的技术性能，而且还具有模拟技术不能达到的新功能，使电视技术进入崭新时代。

        与模拟电视相比, 数字电视具有以下特点及先进性：1）清晰度更高、音频效果更好、抗干扰能力更强；2）更合理有效地利用各类频谱资源。数字电视采用数据压缩编码技术，传输信道带宽较模拟电视大为减小，传输一套模拟电视节目的8MHz频道可同时传输4~6套数字电视节目；3）降低了信号发射功率，输出信号稳定可靠，易于消除图象畸变，且输出信号易于存储；4）数字电视输出信号具有可扩展性、可分级性和可操作性，便于在各类通信信道或有线电视信道中传输。　

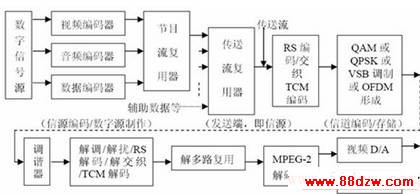

         一个完整的数字电视系统同模拟电视广播系统一样，也是由节目源、广播和接收三大环节组成，具体结构如图1所示。由图1可见：数字电视系统主要由信源编解码、节目流与传送流多路复用/解多路复用、信道传输、信道编解码、调制解调等设备组成。澜起科技推出的M88DD2000就是针对中国国标地面数字电视的高性能解调器，完成数字电视系统接收端的解调、解码等功能，无论在固定、移动或者便携时都具有优异的系统性能。其主要应用领域包括：地面机顶盒、数字电视一体机、移动和手持电视等。

图1 数字电视系统的构成

1、M88DD2000主要特点和优势：

　　1.符合全国标GB20600-2006标准；

　　2.支持单载波和多载波信号解调；

　　3.支持国标GB20600-2006定义的所有解调模式；

　　4.支持6/7/8MHz信号带宽；

　　5.内嵌高性能的10位数模转换器，对中频(4.57MHz和36.167MHz)进行直接采样；

　　6.内嵌专门的脉冲干扰消除模块，用于对脉冲噪声进行滤除，有效地提高了抗脉冲干扰能力；

　　7.极强的邻道选择能力，大大提高了领道选择性能；

　　8.极强的抗信道时延扩展能力；

　　9.内嵌专门的MCU，可以进行锁定指示、信号质量、器件状态控制和调度，从而大大简化了产品的开发过程；

　　10.支持自动模式检测和参数恢复与更新；

　　11.内嵌电源管理模块，可以支持三种供电模式：单3.3V、3.3V和1.8V 或者3.3V和1.2V供电；

　　12.低功耗设计, 减小了电源消耗、提高了系统的稳定性；

　　13.100pin LQFP小封装。

2、M88DD2000的内部框图和工作原理

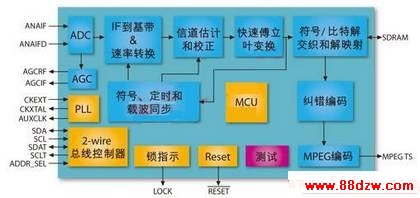

　　M88DD2000的内部功能模块框图如图2所示。

图２： M88DD2000的内部功能模块框图。

3、各模块工作原理

ADC

        M88DD2000内置一个高性能的10位宽度 ADC来对中频进行直接采样, 支持的中频频率为4.57MHz 和 36.167MHz，带宽为6MHz、7MHz、8MHz。

AGC

        M88DD2000有两个模拟AGC(自动增益控制）输出，一个用于射频的自动增益控制，另一个用于中频的自动增益控制。AGC环路通过比较采样信号和AGC参考值之间的大小来产生AGC的PWM输出 (Pulse Width Modulator)。 PWM的速率使根据输入信号的电平来进行调整。

前端模块

        前端模块(Front end)主要实现的功能包括： 直流去除，脉冲噪声去除、数字AGC、中频到基带的下变频、以及内插滤波和速率变换。直流去除的作用是补偿在AD变换之后 I/Q 两路的增益不平衡、相移偏差以及直流偏置。脉冲噪声去除是将采样信号的幅度与预先设定的门限进行比较，如果在一个连续的时间内，采样信号的幅度高于门限，则认为存在脉冲噪声需要滤除。数字AGC的功能是补偿已经滤波之后的数字信号功率，通过计算一定周期内的输入信号平均功率，将其调整到接近预先设定的参考值。中频到基带的下变频功能是通过数字的本地载波信号与采样后的输入信号相乘，滤除高频分量后得到基带的有用信号；内插滤波和速率变换是根据符号速率和定时恢复模块输出的控制信号对信号抽取，从而得到与符号速率一致的采样信号。
