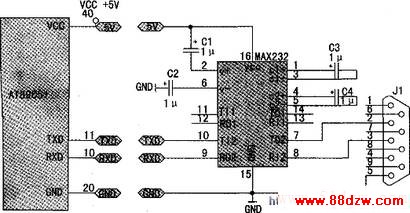

    准备一片MAX232芯片，用于搭建单片机与微机之间串口通信的桥梁(以下简称为串口工具)。电路原理图参下图。由于单片机输入输出的是5V逻辑电平即TTL电平，
不同于微机串口RS232电平(-15～+15V)，故不能将单片机串口与微机串口直接连接，需经电平转换后方可通信。MAX232正是充当这种将TTL电平转换成RS232电平角色。图中，电容容量均可选择0.1-1μF这间。MAX232的7、8脚连结到九针连接器J1的2、3脚，并共用“地”，九针连结器插接到微机串口。MAX232的9、10脚分别与单片机的串行口的接收端(RXD)、发送端(TXD)相连。MAX232的5V电源借用单片机的电源，为使用方便，可以将MAX232与单片机相连的4根线即+5V、TXD、RXD、“地”用4针插接件连在一起(调试时用插件方便)，然后将MAX232及其外围元件焊接在一个小印制板上。用香烟盒大小盒子封装起来(4针插接件放在盒外)。九针连结器只需用1只。即连结MAX232的九针连结器可以省去，而直接将线焊接线路板上，连到微机的那端才用九针连接器。(若有老式串口鼠标器，用在这里很适合)

    到网上下载一个串口大师作串口收发工具(《电子制作》网有下载)。

    一般地说，一部微机有多个行串口如COM1、COM2，图2中的“串口”右下框便是就这类情况用于选择串口的。 当串口工具插到微机COM1时，串口大师选COM1，总之，串口大师中串口项的选择必须与微机的串口的选择相同。再是波特率的选择应与欲调试的程序中设置的波特率一样，其它选项同样要按程序设置。图2中的*16时进制”选项用于16进制数字显示。

    串口大师中右边有一个数据接收区和一个数据发送区。将接收到单片机发来的数据显示在接收区(左图中的ab、cd即为接收到的数据)，欲发送到单片机的数据先填入发送区(图2中的01、02为欲发送的数据)，在串口开启的情况下，单击“发送”按钮，发送区的数据便传送出去。

    做好串口工具、将串口大师软件包复制到微机中(串口大师无需安装，点击可执行文件ComMaster．exe即可打开)，然后将相应的线连结好。便可用微机对单片机的程序进行调试：一方面，微机可以向单片机发送数据，反过来，微机可将自单片机发送来的数据显示在屏幕上，由于微机显示的数据量大，所以该优势特别有用。调试中，能方便快捷地从显示屏上提取大量可供分析的数据。了解程序中的BUG等，省去故意制作辅助的LED、LCD等显示工具的麻烦，可以说得上是个称心的工具。下面

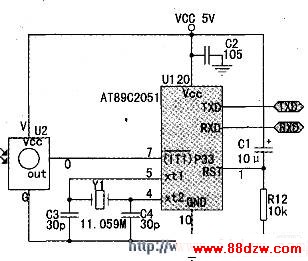

举个对红外遥控器编码进行分析的例子简要说明串口工具的用法：红外遥控器发射的红外线上是一串脉冲(方波)信号，参左图，欲分析其编码，只要测量各个方波周期，因此我们可以用单片机的定时器在一个脉宽内进行计数，取出计数值分析即可得到红外编码。图3中，欲求点a到b、b到c的时间长度，我们可以以脉冲的下降沿作计数的启点，即在单片机接收到红外接收头送来的低电平时发生外部中断(点a处)时，定时器0开始计数，在下一次发生中断(点b)停止计数，将计数值THO、TLO值发送给微机，于串口大师接收数据显示区显示出来，然后将THO、TLO清O，重新开始计数……，这样便能得到完整的红外编码信息。红外接收原理图参见右图，图中U2为红外接收头，接收到的红外脉冲信号送单片机U1的外部中断口。
