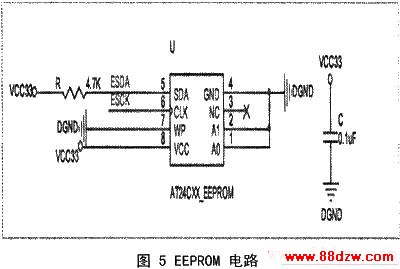

如需要添加新的VID和PID或传感器配置，则需用一个2-线串行EEPROM。图5是EEPROM的应用电路。

ESCK引脚是用来选择EEPROM大小的。当EEPROM大于16k bit时则需要一个上拉电阻。当EEPROM小于或等于16k bit时则将ESCK下拉。当要支持一颗新的CMOS传感器芯片时，则需外挂一颗64k bit的EEPROM。

EEPROM可帮助更改PID，但在没有EEPROM时，ESCK引脚可用来做PID的选择。

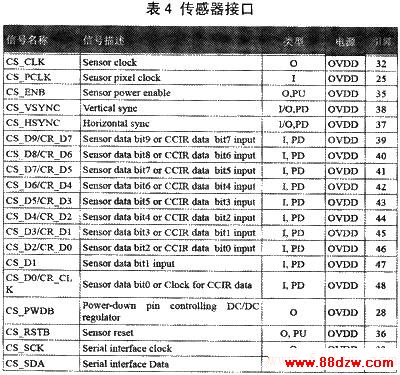

3.3 传感器接口

传感器接口有10根(10-bit)数据线。当传感器只有8根(8-bit)数据线被采用时，低两位数据线(CS_D1，CS_D0)应接成LOW的级别。在CS_CLK和CS_PCLK pin脚处接一个电阻(推荐220hm)并将它们与DSP放置的越近越好以用来减少反射的信号。

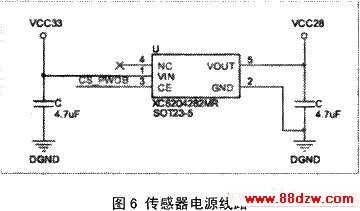

CS_SCK和CS_SDA都被用做为opendrain，从内部上拉。CS_PWDB控制传感器的电源。当视频打开时，CS_PWDB从低设定转变为高设定以开启传感器的电源。当视频关闭后，CS_PWDB的运作则反转过来以关闭传感器的电源。在待机模式下，由于USB待机电流限制是500uA，所以CS_PWDB也可输出低级别的设定。

如果PIXCLK没有给芯片反馈，传感器也可以通过设置EEPROM来运行。

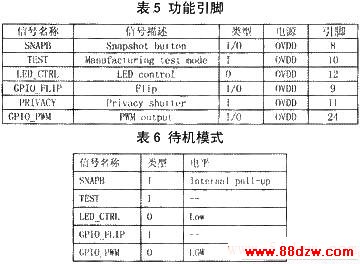

3.4 其它功能引脚

TEST引脚需要用一个47KOhm的电阻将其连接到地。GPIO_FLIP和PRIVACY在正常情况下应接成HIGH。如果GPIO_FLIP是LOW，图象会旋转180度。如果PRIVACY是LOW，图象会转黑。如果需要SNAPB功能，可接一个4.7KObm的电阻到I／OPower并接一个按钮到地，按下这个按钮即可拍静态图。GPIO_PWM是用来输出一个PWM信号的。

3.5 USB2.0 PCB排版指南

USB DP和DM的传送行程由高速(F／S)USB2.0的设计指导方针来确定。

USB DP和DM的差分线阻抗是90ohm±15％。

为将ESD免疫性最大化，工业设计需使USB连接处暴露的越少越好。

USB DP／DM的连线要宽于22 mil(1mil=25.4μm)并有7 mil间距。按要求在DP／DM连线下需要有一条持续的地线，同时DP／DMPCB的后面的地线是不能分开的，也不能有通孔。

需确保不相关的信号连线、电源及元件远离DP／DM的连线。一个通用的标准是保持最少35mils的距离。

将大的电容器保持在USB_5V电源连接口处。

退耦电容器需放置在最接近芯片处。

如有需要可将一块铁氧体放置在USB_5V处用来扩大ESD免疫性。如不需要可在板上放置0Ohm的阻抗。铁氧体必需是低DCR(<100mOhms)。如果是用mini-B型接口，则需将铁氧体放置在与芯片不同的板层。
