　　目前，绝大多数电子设备(手机、PDA、笔记本、手持式媒体播放器、游戏机等产品)通常需要连接外部附件。因此，这些设备需要专用的逻辑电路，用于自动检测附件的连接并识别其类型，从而使内部控制电路进行相应的调整。增加电路实现自动检测/选择功能会提高系统功耗，这也是无法避免的。作为设计人员，应该尽可能降低功耗，确保系统以最小的空间满足“绿色”环保的设计目标。为达到这一目的，超小尺寸、微功耗比较器，例如MAX9060系列，成为当前市场的最佳选择。这些比较器是帮助设计人员控制功耗的关键所在。

　　硬件电路检测插孔的连接

　　我们首先简单回顾自动检测插孔的基本原理。以典型的耳机插孔电路(图1)为例。如图所示，在检测引脚连接一个上拉电阻，这样即可产生一个信号，表示耳机或其它外部装置是否插入插孔。典型连接中，如果有某个外部装置插入，检测引脚将断开。

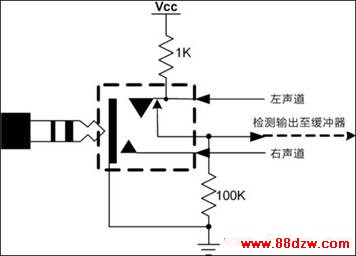

图1 插孔自动检测电路

　　没有附件插入插孔时，输出信号被拉高;有附件插入插孔时，信号被拉低。该检测信号连接到一个微控制器端口，它能够在扬声器(无耳机时)和耳机扬声器(有耳机时)之间自动切换音频信号。

　　在微控制器输入之前，可以通过一个简单的晶体管对检测信号进行缓冲。该晶体管还可提供必要的电平转换，以便与控制器连接。在手机、PDA等空间受限应用中，需要选择封装尺寸不大于几个毫米的晶体管。也可以利用低成本、低功耗的超小尺寸比较器提供缓冲和电平转换功能。例如MAX9060系列，采用1mm × 1mm晶片级封装，仅消耗1μA电流。

　　耳机检测

　　图1所示的音频插孔设计用于处理常见的3芯音频插头。该插头连接到立体声耳机或带有麦克风的单声道耳机。利用下述电路，可以轻松地区分出立体声和单声道+麦克风耳机。电路设计依据为：耳机电阻很低(通常为8Ω、16Ω或32Ω)，而麦克风电阻很高(600Ω至10kΩ)。

　　这里简单介绍一下常见音频插孔和驻极体麦克风，有助于理解这些电路。在一个3芯音频插孔(图2)中，“插头”前端在立体声耳机承载左声道音频信号，在带麦克风的单声道耳机中承载麦克风信号。对于立体声耳机，“金属环”位置连接右声道信号，“套筒”接地;对于带麦克风的单声道耳机，“金属环”连接单声道麦克风的输入音频通道，“套筒”接地。

图2 三芯音频插孔

www.88dzw.com

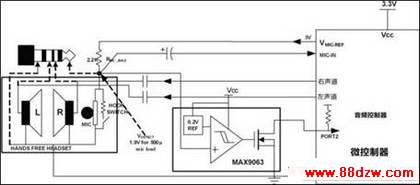

图5 采用MAX9063比较器的压簧开关检测电路

　　当压簧开关按下时，电压VDETECT (图5)下拉至地电位附近，微控制器判断为逻辑“0”;当压簧开关释放时，VDETECT可能超出CMOS输入的VIH电压规格。根据RMIC-BIAS (本例中为2.2kΩ)和耳机中麦克风类型的不同，VDETECT会在1.24V至2.78V之间变化。所以，对于不同类型的微控制器，压簧开关无法直接与控制器连接。因此，图5采用了低功耗比较器。根据实际检测的麦克风类型设置基准电压，指示压簧开关的状态。当压簧开关按下时，比较器输出拉至高电平;释放开关时，拉至低电平。MAX9060系列比较器同样可以提供低功耗设计，用于压簧开关检测。

　　图6所示示波器截屏图是按下单声道耳机的压簧开关时获得的。设置与图5电路完全相同，只是采用了一个用于手机的2.5mm通用耳机进行测试。耳机插头带一个驻极体麦克风(带压簧开关)，32Ω扬声器连接到“金属环”处。采用3.3V电源供电，通过2.2kΩ电阻提供偏置时，麦克风吸收212μA的固定偏置电流。检测到的VDETECT直流电压为2.52V (图6)，MAX9063输出为低电平状态。按下压簧开关即将VDETECT接地，比较器输出通过一个外部10kΩ上拉电阻拉至高电平。由此可见，1mm×1mm CSP封装的MAX9063比较器非常适合检测压簧开关和附件。MAX9028系列比较器同样适合此类应用。
