基于CC2480的Zigbee无线水表自动抄表系统研究与设计

文章摘要：摘要：随着科技的飞速发展，传统抄水表技术已不再适合当今物业管理的需要，无线自动抄水表技术与其相比具有不入户、管理费用低，快速以及避免误抄、错抄等优点。基于此设计了一种无线抄表系统，该设计共包含远程用户终端模块和无线收发模块两部分，这两部分都采用射频芯片CC2480和相应的电路组成，并采用T1最新推出的首款Z-Aeee1系列处理器。用二进制计数方法读取水表数据．然后通过射频部分收集此数据。实现不入户采集多户数据，且成本较低。关键词：Zigbee；无线网络；IEEE 802．15．4规范；CC2480；传统抄水表；无线抄水表0 引 言 随着现代科技的飞速发展，无线抄表系统越来越受到人们的亲睐

基于CC2480的Zigbee无线水表自动抄表系统研究与设计,标签：电子小制作,http://www.88dzw.com

摘要：随着科技的飞速发展，传统抄水表技术已不再适合当今物业管理的需要，无线自动抄水表技术与其相比具有不入户、管理费用低，快速以及避免误抄、错抄等优点。基于此设计了一种无线抄表系统，该设计共包含远程用户终端模块和无线收发模块两部分，这两部分都采用射频芯片CC2480和相应的电路组成，并采用T1最新推出的首款Z-Aeee1系列处理器。用二进制计数方法读取水表数据．然后通过射频部分收集此数据。实现不入户采集多户数据，且成本较低。
关键词：Zigbee；无线网络；IEEE 802．15．4规范；CC2480；传统抄水表；无线抄水表

0 引 言
    随着现代科技的飞速发展，无线抄表系统越来越受到人们的亲睐并逐渐取代了传统的抄表系统传统抄表系统大致可以分为三类：智能卡水表、有线自动抄表系统、无线智能水表。其中有线自动抄表系统又可分为分线制集中抄表和总线制集中抄表。由于前两种方式都存在着不利因素，故目前无线自动抄表系统越来越受到业界的瞩目。

l Zigbee技术简介
1．1 Zigbee技术概述
    Zigbee采用IEEE 802．15．4通信标准，工作于免申请和免费使用的2．4 GHz频段，是一种新兴的短距离、低功耗、低数据速率、低成本、低复杂度的无线网络技术，主要用于近距离传输，适合用于无线数据采集、无线工业控制、消费性电子设备、汽车自动化、家庭和楼宇自动化、医用设备控制、远程网络控制等场合。Zigbee技术同Bluetooth，Wi-Fi相比较具有如下优点：
    数据传输速率低：10～250 KB／s，专注于低传输应用。
    功耗低：在低功耗待机模式下，两节普通5号电池可使用6～24个月。
    成本低：Zigbee数据传输速率低，协议简单，所以大大降低了成本。
    网络容量大：网络可容纳65 000个设备。
    时延短：典型搜索设备时延为30 ms；休眠激活时延为15 ms；活动设备信道接入时延为15 ms。
    网络的自组织、自愈能力强，通信可靠。
    数据安全：Zigbee提供了数据完整性检查和鉴权功能，采用AES-128加密算法，各个应用可灵活确定其安全属性。
1．2 Zigbee网络拓扑结构

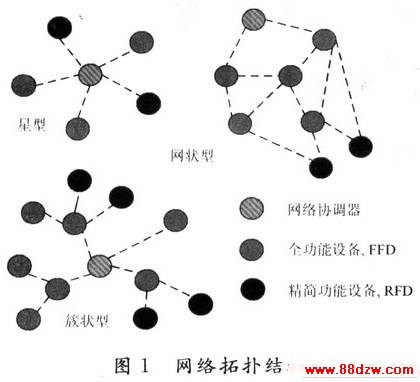

    Zigbee技术具有强大的组网能力，可以形成星型、树型和MESH网状网如图1所示。实际中根据需要选择合适的网络结构。

    网络协调器就是网络中的中心节点，是网络的组织者，负责网络组建和信息路由；全功能设备FFD可作为协调器使用，是具有路由与中继功能的网络节点，可以与RFD节点通信，也可以与别的FFD节点通信；精简功能设备RFD节点作为网络终端节点，相互间不能直接通信，只能通过FFD节点发送和接收信息，不具有路由和中继功能。但FRD和FFD的硬件结构完全相同，只是网络层不一样。

2 设计方案
    本设计主要用于楼宇水表的自动抄表，抄表人员可以不用进入各个住户而将表数据读回。图2为单元楼内Zig-bee通信框图。总体设计为首先在单元楼内安装一个Zigbee数据采集模块，用于方便读表人员收集各住户水表数据；同时还要在各住户家中安装一Zigbee远程用户终端模块，其主要用来读取水表的数据然后通过Zigbee的射频部分将数据传输到Zigbee的数据采集模块。
2．1 CC2480介绍
    Zigbee远程用户终端模块和Zigbee数据采集模块中，Zigbee部分采用德州仪器(TI)近日宣布推出最新Z-Accel系列2．4 GHz Zigbee认证网络处理器中的首款产品——CC2480来完成，CC2480只需要很少的外围器件(外围电路如图3所示)且该器件无需了解繁琐的全功能Zigbee协议栈，从而减少开发时间并简化了Zigbee功能。CC2480不仅能够通过SPI或UART接口与各种MCU通信，还能与TI的MPS430超低功耗MCU等器件相结合。Z-stack软件Zigbee-2006协议栈可以在Zigbee处理器上运行，而应用程序则能在外部MCU上运行。CC2480能够处理所有时序关键型与处理密集型Zigbee协议任务，而将应用MCU的资源占用的空间释放出来用于满足其他程序的要求。图2单元楼内Zigbee通信框图
