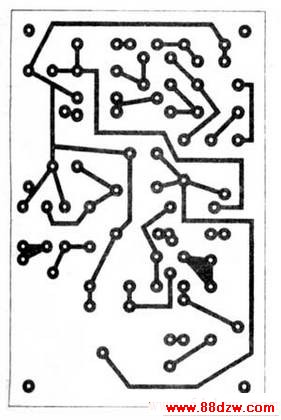

图6 印刷电路板元件布局

混合功放印刷板

    在做好以上的准备工作以后，就可以按照图3、图4、图5和底视的配线照片进行总装焊线了。
    先把电子管座、输出变压器、电源变压器、电源开关等等大型元件用螺丝固定在底板上，再把输入、输出插座、前级印板等安装上去。注意元件的金属部分，输入、输出插座的冷、热端，印制板要保证与金属机壳有可靠的绝缘，以保证安装安全和避免因产生“地线环路”形成杂音干扰等许多不必要的麻烦。请注意电源变压器T2，T3及输出变压器T1、滤波大电容C，和4只陶瓷的8脚电子管管座是安装在底板的外面，电源变压器T4及前级印板是安装在底板的内侧。参阅照片所示。
    在安装完本机的大型零件后，现在可以开始做各部件之间的连线工作。具体如何连线请参照图3、图5、图6。请注意  ，输入插座到前置板要用上屏蔽线，并做到一点接地。从变压器T。及变压器T，的次级端到灯丝及前置印制板的连线是带有交流成分的，请使用双芯绞合铜芯塑胶线，使它们周围的变压磁场有自抵消作用，这对减少交流声是十分有利的。
    要严格重视公共线(俗称地点)接地点的工艺和位置对提高机器性能的重要性。各个部件的接地点(图上标识为CE)请各自独立的引线，归于电容器C3负极端为一点，也就是并联式的星型接法。不要采用一条线连接到底和各自散布在金属底板的上的错误方法，这样可能产生“地回路”使信噪比下降。同样，金属底板也要从C3的负极端单独引一条线接零电位。
    本机是晶体管、电子管混合式，大型元件较多，电烙铁的功率可能需要45W一75W的功率才能焊接好，晶体管部分的印刷电路板及元件比较娇气，这就需要一只25W一35W的烙铁进行焊装。
    整机安装完毕后，请认真对照线路仔细检查几遍，以免通电后遭受重大损失1机器内部有高电压存在，请注意绝缘性能，高压部分的裸露接头一定要套上套管。

七，调试

    在完成上述装工序并且切切实实认真检查核对后，下面，我们开始进行整机调试。调试需要具备一只20kΩ／V以上的万用表、螺丝刀再就是您的金耳朵。电子管放大器相对晶体管调试要方便得多，只要细心操作是较易完成的。
    第一步；几个关键电压的测量与核准。本机几个关键的电压在图2上已经标注。为防止电压不准，烧坏昂贵的电子管，在第一次试机时，请把4只EL3／t电子管从管座上拔掉。拔、装电子管时一定要用手指握住管基的胶木部份。左右轻轻摇动拔插，并注意对准键槽。插上电源插头，接通电源开关，第一步看是否有元件严重发热、爆裂等因元件素质不良而导致的异常情况。若正常时，就可检查各电压是否与正常工作时相符。请重点检查电子筲热子(灯丝)电压是否为6．3V，栅极对地电位是否为－30V(电子管工作在甲类、甲乙1类放大时没有栅流产生，可以视为输入阻抗为近似乎开路的无限大电阻，它在与外电路并联后，是不会产生分流作用的）。如果测量的结果正常就可以进行下一步调整。若反之，第一，前级差分管集电极对地直流电位不平衡，可以调整可调电位器PR1纠正。第二，集电极电位不为－30V，这就需要对R3的数据进行调整R3大，IC小，负电位绝对值升高，R3小，Ic大，负电位绝对值降低。
    在调整时注意，由于高压滤波电容储藏有高压能量，在关机后调整前，需要用一只lkQ到2kQ左右的大功率电阻对c，进行放电，以保证安全I在以上的测试调整完成后，关机。可进行试音了。切记：
    1、连接好扬声器负载！
