32W混合式音频功率放大器
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8233次
文章摘要: 本文将电子管EL34和晶体管(运放)巧妙地组合起来,结果获得了出乎意料和高性能。这个32W的功率放大器,其满功率带宽为5Hz至55kHz,在lkHz、20W时,其失真仅为0.07%。 不可否认,半导体工艺在过去一段时期内已取得长足的进步,但仍有许多音响发烧友坚持认为电子管声音性能更佳。 尽管电子管需要单独的灯丝加热电源,还需要高压供电,但与固态器件相比,电子管仍有许多长处是其半导体对手所不具备的。因此,发烧友至今仍对胆机情有独钟是完全可理解的,为什么要用电子管呢? 首先,电子管容易激励。在低频段,电子管栅一阴间的阻抗高达100Mfl,而且不象VMOS那样有大并联
32W混合式音频功率放大器,标签:电子小制作,http://www.88dzw.com本文将电子管EL34和晶体管(运放)巧妙地组合起来,结果获得了出乎意料和高性能。这个32W的功率放大器,其满功率带宽为5Hz至55kHz,在lkHz、20W时,其失真仅为0.07%。
不可否认,半导体工艺在过去一段时期内已取得长足的进步,但仍有许多音响发烧友坚持认为电子管声音性能更佳。
尽管电子管需要单独的灯丝加热电源,还需要高压供电,但与固态器件相比,电子管仍有许多长处是其半导体对手所不具备的。因此,发烧友至今仍对胆机情有独钟是完全可理解的,为什么要用电子管呢?
首先,电子管容易激励。在低频段,电子管栅一阴间的阻抗高达100Mfl,而且不象VMOS那样有大并联电容。同时,电子管的一致性好,同一批产品,电子管样品间的匹配比晶体管好得多。因此,用电子管来制作AB类放大输出级,可能比用等效的固态器件远为线性。由此可以断言,电子管在近期内决不会消失,尤其在音响领域。
出于一种探索心理,我们用一对以前曾得到广泛使用的电子管EL34,并由固态电路来驱动。
我们认为用EL34作为输出电子管是一种最佳选择,其理由是:首先,EL34有高达25W的板极耗散。同时,可以安插在较为便宜的标准八脚锁紧管座上。至于所以采用固态驱动器,则在阅读本文的过程中会逐渐了解的。现在让我们首先研究有关输出级的基本情况。

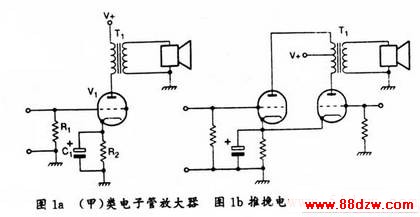

电子管输出级的最简形式为单端A类三级管放大器,如图1a)所示。因为电子管具有有限的容性电流及相当大的内阻,因此,板极驱动电压通过一个阻抗匹配变压器直接加到扬声器上。这类系统工作状态良好,但其理论上的最大效率仅为50%。通常因为板极特性的限制,其实际效率大都在25%左右。这样看来,单端三极管输出级似乎已成为昨日黄花。但是,音响发烧友又将它起死回生。如果你经济宽裕而又有兴趣的话,可以化大价钱购置一个特制的三极电子管放大器,在英国需要30,000英磅。
电子管输出级
一般的电子管输出级示于图1b,为简化计,电子管均表示为三极管。输出从电子管的板极馈至输出变压器的初级。初级绕组的中心抽头接至正电源。
当同相和反相输入信号加至电子管的栅极时,即获得推挽作用。对于固态器件,这种工作类型取决于偏置电流。
推挽级通常具有抵销偶次谐波和增大输出功率的优点。此外,尚可消除板极上的噪声电压,抑制大功率电源的纹波。
在这类电路中使用EL34,加上适当的高电压,可以获得20~50W的功率输出。但是,电子管输出级的主要设计任务在于输出变压器,特别是保证良好的频响,更有赖于输出变压器的精心设计。
实际的变压器与理论模型的区。别,在于前者需要考虑使初级电感足够大,以获得良好的低频响应。类似地,在频段高端,漏感和绕组电容限制了高频响应。
一个实际变压器的电路模型示于图2,其中,图2a为低频等效电路,图2中各元件为:r1是初级电阻,L1为初级漏感,r2为次级电阻,L2为等效次级漏感,R0为等效铁耗电阻,L0为初级电感,C1和C2为初级和次级的等效集中电容,Cw为匝间电容,RL为次级负载。这里初级电感和电子管的板极阻抗构成一高通滤波器。显然,初级电感越大,低频响应越好。图2a中的Rp板极电阻,Rw为绕组电阻,L0初级电感,RL为次级负载乘以圈数比的平方。
图2b所示为变压器的高频等效电路。在高频段,初级电感足够大,对频响无影响,但是,漏感Lk绕线电容C共同构成一个二阶低通滤波器。
