    输入信号从晶体管Q1的基极直接耦合进入功放输入级。Q1和Q2组成差动电压放大级，R3是这个差动放大器的公共射极电阻，该电阻的阻值很大，有相当的恒流特性，这对提高差分放大器的共模特性和从高压HT端取得合适的Q1、Q2工作电流、射极电位是非常必要的。其阻值大小对工作电流的设定起到重要作用。电阻R4、R5、及PR1是本差动放大器的集电极负载电阻，为提高输入级的电压增益，这个电阻值取得比较大。PR1是为了克服晶体管参数离散性大，配对性能差的毛病而设定的，它有微调两电子管控制栅极直流静态工作点和调整交流噪声自我抑制的双重功效。电阻R4、R5与PR1的总阻与差分放大器的工作电流产生的电压降将决定功放管的控制栅极偏压疽。两晶体管的集电极直接输出到Vl、V 2的控制栅极，推动功放电子管进行功率放大。
    在本级供电的正负电源端，设立了由R2C1、R6C2组成的退耦滤波电路。
    功放部分非常简洁。功放级的原理在上面已经谈过，在此就不重复。本机采用推挽式固定偏压五极管功率放大电路，电阻R9R10是电子管帘栅极供电电阻，它的数值是按照给定的EL34型号设定的．变压器T3是电子管EL34热子供电电源，次级连接热子的一个端接到公共电位，对减低管子产生的交流声很有作用，
    机设定了一定的负反馈环路。负反馈的热端是从输出变压器的次级通过电阻R7、R8分压，把输出信号的一部分送到输入级差动放大器反相输入端(Q2的基极)获得的，R7、R8与输出变压器的降斥比共同决定负反馈量，并可控制整机输入灵敏度。本机在额定输出功率时，输入灵敏度为650mV。负反馈环路对于降低束射四极电子管、五极管的等效内阻与降低整机的失真系数有很大的作用。电子管放大器不会出现晶体管机的所谓瞬态互调失真，取得一定的负反馈是有好处的。

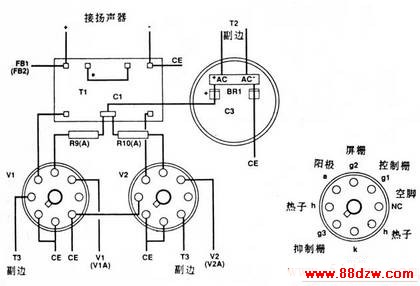

图3 输出级接线

五，电子管机元器件的选择

    附后给出了本机所需元器件的清单，请照给定的参数配置，电于管机内部供电电压很高，要特别注意承受高压的器件的可靠性，绝缘耐压参数是否足够，以避免装调机器时因元件质量不佳而带来的不必要麻烦！

六，整机的安装

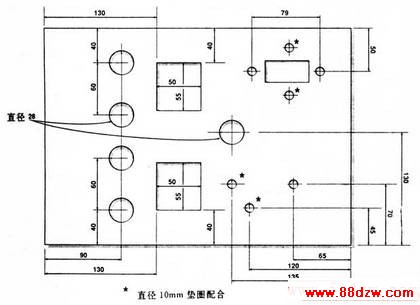

    电子管扩音机需要有较大的机械强度的机架底板。本机是采用厚度为2毫米的合金铝板加工成底板的。底板的尺寸和详细的加工孔位如图4所示，请仔细照样加工。机壳结构是以上所叙的底板作为固定全部零部件的基板，侧面板厚度为3毫米的铝板弯折成框型，底面板为与基板一样大小的厚底为2毫米的铝板制造，它们靠螺丝紧紧地固定成一个薄箱。现在的电子管机非常讲究焊装工艺和结构造型，是不再在外面加网罩的，装成功的整机就象照片那样非常美观，且这种式样代表当今高级电子管机的时尚。图上带☆号的孔是为穿过电线而设的，请在孔内安装专用于穿线孔的工字型像胶圈，提高机器的绝缘性能。

图4 机壳详细尺寸

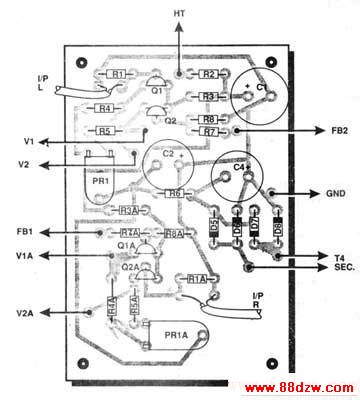

    晶体管差分放大器是安装在如图6所示的印刷电路板上．请先按本文提供的印制板图进行加工，并安装好上面的元器件。整部机器上的晶体管、电容器是有极性的元件需要识别并正常地进行安装。

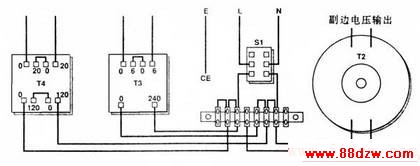

图5 电源连接
