三，电子管推挽输出级原理

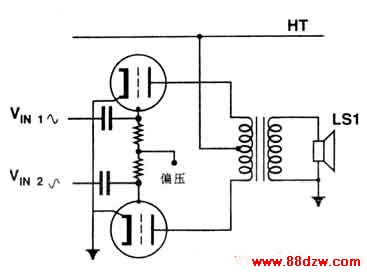

图1 简单的输出级

     图1示出了常见的电子管推挽输出级线路结构图。放大电子管的两阳极分别接于输出变压器的两端，工作电源HT通过输出变压器中心抽头流经初级绕组向电子管供电，负载(扬声器)联接在次级端。该线路采用“固定偏压”式线路：电子管的阴极直接与地(公共点)相连，栅极分别接入两电阻，其公共点联接到满足两电子管正常工作的负偏压电源上，这是电子管正常工作的典型配置方法。电子管的直流工作点设定还有一种“自给偏压”式方法，就是在电子管的阴极回路牛串进电阻，利用流经电子管回路中的直流电流在该电阻上产生一定的电压降，使阴极的电位相对于“地”电位有一个正的电位差，这时，电子管的栅极就可以接在地电位上，可以减掉因配置栅偏压电源带来的增加电路、增加元件的麻烦。这种所谓“自给偏压”式电路应用也较多，但是，阴极电阻会消耗一部分电压，输出功率上会有减少。

     电子管的工作偏压就各型号而论是不尽相同的。而且同型号的管子在取得不同的阳极工作电压下，所需要的栅极工作偏压也不同，一般是电压增高，栅极偏压就要取得更负一些，反之，若运用时没有取到参数给出的阳极高压，栅极偏压的绝对值就要减小。电子管的典型工作参数可以从有关手册上查到。而且电子管的生产离散性相比晶体管要小得多，可以说照手册设定一般是不会有问题的。
    推挽式电子管放大电路的信号放大通路，是由前级分相，取得两个互为反相的对称信号电压分别进入两只电子管的栅极，调制阴极发射的电子流，在阳樱得到放大了的信号电压、进入变压器合成，并通过变压器耦合输出给负载扬声器。输出变压器的内部联接，同名端如图上所示，这样，两阳极供电所含的直流纹波(交流成分)就可以在变压器内部反相相抵，而反相的信号成分在变压器内部转变为同相增强。功率一般增强为单只电子管的两倍左右。(具体甲类、甲乙1类、甲乙2类、乙类工作状态的输出效率在此不作比较，本机为甲乙1类工作状态。对于三极管、束射四极、五极管及流行的超线性状态因涉及面多在此也不作探讨，该机为典型五极管工作模式)。

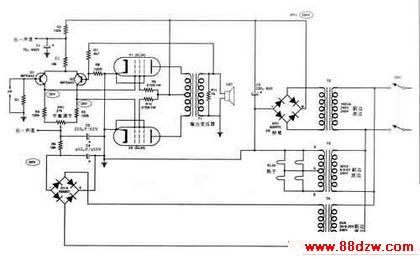

图2 混合功放全电路（一个声道）

    图2示出了本混合功放电路图。在以上对电子管放大器的特殊要点分别进行探讨、说明之后，再来进行整机分析，相信大家是比较好理解的。
    图上给出了本立体声放大器一个声道的线路，另一个声道的电路是完全相同的。从原理图上分析本放大器可以分为三部分：
  1、电源，这包括电子管放大阳极供电的高压HT、加热傍热式电子管EL34“热子”(俗称灯丝)的6．3V电压及由变压器T／t经整流获得的-60V直流电压与高压HT组成共同提供晶体管Q1、Q2工作的电源。
  2、由电子管V1、V2及周围元件与输出变压器组成的推挽式功率放大级。
  3、由晶体管Q1、Q2组成的差动电压放大级。这一级主要有三个功能：
      a．组成差动电压放大，把由输出端输入的弱信号电压放大到足够推动功率放大管EL34的电压：b．由简单的差动放大器完成对信号电压的分相，产生驱动推挽式放大器需要的平衡式电压输出.。c．整机电路从提高性能出发。采用不用电容耦合的直流耦合方式，电子管V1、V2的静态直流偏置(本机为一30伏)，也是由晶体管Q1、Q2的集电极电位取得的，没有象一般RC耦台方式那样，设定电子管静态调整元件。
    本机的这种设计，有个很大的优点是一般设计无法达到的，这就是，放大部分的两级都是采用对称的平衡式设计，它有很高的共模抑制比，因此，由电源端带来的纹波及电源干扰信号，可以在放大器内部自动地获得抵消和抑制。所以，本设计装制的放大器，交流声、噪声等杂音指标很低，信噪比完全胜任数字音响对放大器的要求。
