吊灯控制开关电路(六)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8525次
文章摘要: 该吊灯控制开关电路由电源电路和控制电路组成,如图所示。元器件选择 R1选用1/2W金属膜电阻器,R2~R6选用1/4W的金属膜电阻器或碳膜电阻器。 C1、C3~C5均选用耐压值为16V的铝电解电容器;C2选用独石电容器。 VD1和VD2均选用1N4007型硅整流二极管。 UR选用1A、50V的整流桥堆。 VT1和VT2均选用MCR100-6型晶闸管。 K1和K2均选用JZC-23F型9V直流继电器。 VLC1和VLC2均选用4N25型光耦合器。 T选用3~5W、二次电压为10V的电源变压器。
吊灯控制开关电路(六),标签:控制电路图,电路设计,http://www.88dzw.com

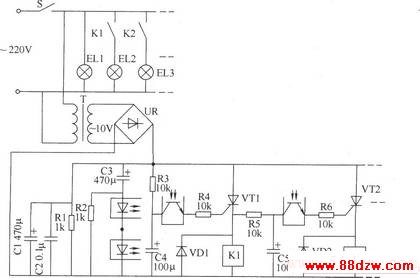

该吊灯控制开关电路由电源电路和控制电路组成,如图所示。
元器件选择
R1选用1/2W金属膜电阻器,R2~R6选用1/4W的金属膜电阻器或碳膜电阻器。
C1、C3~C5均选用耐压值为16V的铝电解电容器;C2选用独石电容器。
VD1和VD2均选用1N4007型硅整流二极管。
UR选用1A、50V的整流桥堆。
VT1和VT2均选用MCR100-6型晶闸管。
K1和K2均选用JZC-23F型9V直流继电器。
VLC1和VLC2均选用4N25型光耦合器。
T选用3~5W、二次电压为10V的电源变压器。
