吊灯控制开关电路(二)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8529次
文章摘要: CD4017 本例介绍的吊灯控制开关,可以用作家庭客厅中吊灯(或彩灯)的控制,使用时通过控制原照明灯开关的闭合次数,即可使吊灯呈8种亮灯状态。 该吊灯控制开关电路由电源电路、计数/脉冲分配器和控制电路组成,如图所示。元器件选择 R1~R12选用1/4W或1/8W碳膜电盟器;R13选用1/2W碳膜电阻器。 C1~C5均选用耐压值为16V的铝电解电容器;C6选用耐压值大于400V的涤纶电容器或CBB电容器。 VD1、VD3和VD6~VD18均选用1N4148硅开关二极管;VD2和VD4、VD5均选用1N4007硅整流二极管。 VS选用1W、12V的硅稳压二极管。 V1~V5均选用S9013或3
吊灯控制开关电路(二),标签:控制电路图,电路设计,http://www.88dzw.com
CD4017

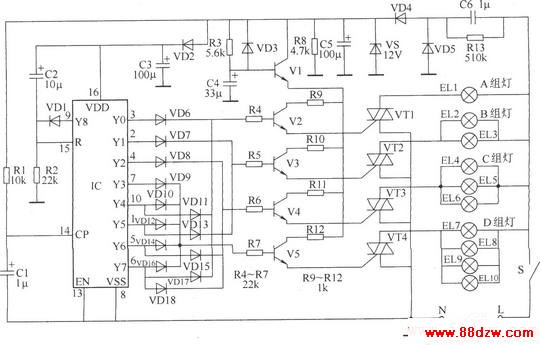

本例介绍的吊灯控制开关,可以用作家庭客厅中吊灯(或彩灯)的控制,使用时通过控制原照明灯开关的闭合次数,即可使吊灯呈8种亮灯状态。 该吊灯控制开关电路由电源电路、计数/脉冲分配器和控制电路组成,如图所示。
元器件选择
R1~R12选用1/4W或1/8W碳膜电盟器;R13选用1/2W碳膜电阻器。
C1~C5均选用耐压值为16V的铝电解电容器;C6选用耐压值大于400V的涤纶电容器或CBB电容器。
VD1、VD3和VD6~VD18均选用1N4148硅开关二极管;VD2和VD4、VD5均选用1N4007硅整流二极管。
VS选用1W、12V的硅稳压二极管。
V1~V5均选用S9013或3DGl2型硅NPN晶体管。
VT1~VT4均选用TLC336A型双向晶闸管。
IC选用CD4017型十进制计数/脉冲分配器集成电路。
