吊灯控制开关电路(五)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8373次
文章摘要: 该吊灯控制开关电路由电源电路和触发控制电路A、触发控制电路B组成,如图所示。 若K1和K2不能锁定,则应为其单独供电。元器件选择 R1选用1/2W金属膜电阻器;R2~R6选用1/4W碳膜电阻器或金属膜电阻器。 C1选用耐压值为400V以上的CBB电容器;C2和C3选用耐压值为25V的铝电解电容器。 VD1~VD6均选用1N4007型硅整流二极管。 VS选用1N4742(1W、12V)型硅稳压二极管。 V1和V2均选用3DG12或C8050型硅NPN晶体管。 IC选用CD4013型双D触发器集成电路。 K1和K2均选用JRX-13F型12V直流继电器。
吊灯控制开关电路(五),标签:控制电路图,电路设计,http://www.88dzw.com

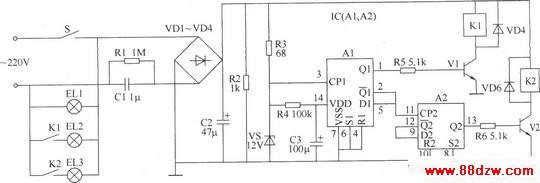

该吊灯控制开关电路由电源电路和触发控制电路A、触发控制电路B组成,如图所示。
若K1和K2不能锁定,则应为其单独供电。
元器件选择
R1选用1/2W金属膜电阻器;R2~R6选用1/4W碳膜电阻器或金属膜电阻器。
C1选用耐压值为400V以上的CBB电容器;C2和C3选用耐压值为25V的铝电解电容器。
VD1~VD6均选用1N4007型硅整流二极管。
VS选用1N4742(1W、12V)型硅稳压二极管。
V1和V2均选用3DG12或C8050型硅NPN晶体管。
IC选用CD4013型双D触发器集成电路。
K1和K2均选用JRX-13F型12V直流继电器。
