吊灯控制开关电路(一)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8166次
文章摘要: CD4017 TLC336 吊灯中通常使用多只灯泡,接通电源开关后,所有灯泡全部点亮,将其用于长时间的照明,耗电量较大。本例介绍的吊灯控制开关,可以根据需要选择控制8只灯泡中点亮的个数.既实用.又节能。 该吊灯控制开关电路由电源电路和控制电路组成,如图所示。 要想关闭吊灯,关闭电源开关S1即可。元器件选择 R1选用1/2W金属膜电阻器;R2~R12选用1/4W碳膜电阻器或金属膜电阻器。 C1选用耐压值大于400V的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3和C4选用独石电容器或涤纶电容器。 VD1选用1N4007型硅整流二极管;VD2选用1N4148型硅开关二极管
吊灯控制开关电路(一),标签:控制电路图,电路设计,http://www.88dzw.com
CD4017
TLC336

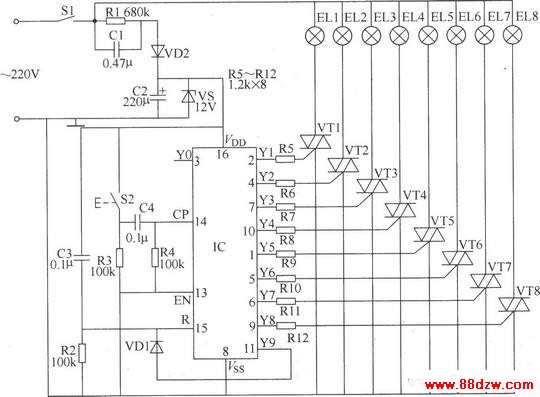

吊灯中通常使用多只灯泡,接通电源开关后,所有灯泡全部点亮,将其用于长时间的照明,耗电量较大。本例介绍的吊灯控制开关,可以根据需要选择控制8只灯泡中点亮的个数.既实用.又节能。 该吊灯控制开关电路由电源电路和控制电路组成,如图所示。
要想关闭吊灯,关闭电源开关S1即可。
元器件选择
R1选用1/2W金属膜电阻器;R2~R12选用1/4W碳膜电阻器或金属膜电阻器。
C1选用耐压值大于400V的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C3和C4选用独石电容器或涤纶电容器。
VD1选用1N4007型硅整流二极管;VD2选用1N4148型硅开关二极管。
VS选用1W、12V的硅稳压二极管。
VT1~VT8均选用3A、400V以上的双向晶闸管,例如TLC336等型号。
IC选用CD4017型十进制计数/分配器集成电路。
S1选用触头电流容量为10A的电源开关;S2选用动合(常开)型微动按钮。
