吊灯控制开关电路(四)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8834次
文章摘要: CD4518 本例介绍一款采用CD4518数字集成电路制作的吊灯控制开关,它能分别控制吊灯各组灯泡。 该吊灯榕制开关电路由电源电路、触发控制电路和控制执行电路组成,如图所示。元器件选择 R1~R5和R7~R9选用1/4W碳膜电阻器或金属膜电阻器;R6选用1/2W金属膜电阻器。 C1和C2选用独石电容器或涤纶电容器;C3选用耐压值为16V的铝电解电容器;C4选用耐压值大于400V的涤纶电容器或CBB电容器。 VD选用1N4004或1N4007型硅整流二极管。 VS选用1W、9V硅稳压二极管。 VT1~VT3均选用TLC336型双向晶闸管。 IC选用CD4518型双二/十进制计数器集成电路。
吊灯控制开关电路(四),标签:控制电路图,电路设计,http://www.88dzw.com
CD4518

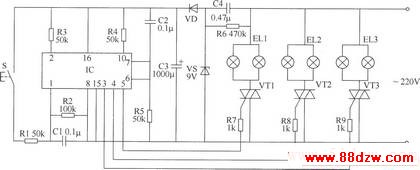

本例介绍一款采用CD4518数字集成电路制作的吊灯控制开关,它能分别控制吊灯各组灯泡。 该吊灯榕制开关电路由电源电路、触发控制电路和控制执行电路组成,如图所示。
元器件选择
R1~R5和R7~R9选用1/4W碳膜电阻器或金属膜电阻器;R6选用1/2W金属膜电阻器。
C1和C2选用独石电容器或涤纶电容器;C3选用耐压值为16V的铝电解电容器;C4选用耐压值大于400V的涤纶电容器或CBB电容器。
VD选用1N4004或1N4007型硅整流二极管。
VS选用1W、9V硅稳压二极管。
VT1~VT3均选用TLC336型双向晶闸管。
IC选用CD4518型双二/十进制计数器集成电路。
S选用微型动合按钮。
