吊灯红外遥控开关电路
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8351次
文章摘要: CD4017 CC4017 TSOP1238 SFH506-38 本例介绍的吊灯红外遥控开关,可用家用电器(例如电视机、影碟机、录像机等)的遥控器进行遥控开、关灯及灯光选择操作。连续按动遥控器上任意键时,吊灯按第1组灯亮第1、第2组灯均亮一3组灯全部点亮一3组灯全部熄灭一第l组灯亮…的顺序循环变化。 该吊灯红外遥控开关电路由电源电路、红外接收电路、计数/分配器和控制执行电路组成,如图所示。元器件选择 R1和R2均选用1/2W的金属膜电阻器;R3~R14选用1/4W或1/8W的金属膜电阻器。 C1、C3~C5均选用耐压值为400V以上的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解
吊灯红外遥控开关电路,标签:控制电路图,电路设计,http://www.88dzw.com
CD4017 CC4017 TSOP1238 SFH506-38

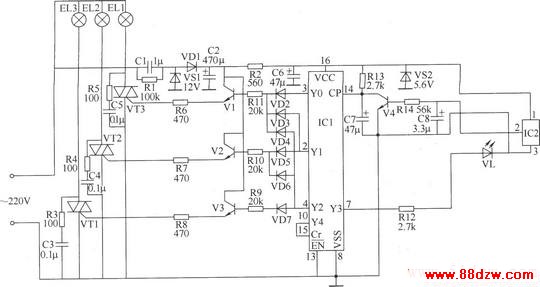

本例介绍的吊灯红外遥控开关,可用家用电器(例如电视机、影碟机、录像机等)的遥控器进行遥控开、关灯及灯光选择操作。连续按动遥控器上任意键时,吊灯按第1组灯亮第1、第2组灯均亮一3组灯全部点亮一3组灯全部熄灭一第l组灯亮…的顺序循环变化。 该吊灯红外遥控开关电路由电源电路、红外接收电路、计数/分配器和控制执行电路组成,如图所示。
元器件选择 R1和R2均选用1/2W的金属膜电阻器;R3~R14选用1/4W或1/8W的金属膜电阻器。 C1、C3~C5均选用耐压值为400V以上的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器;C6~C8均选用耐压值为16V的铝电解电容器。 VD1选用1N4007型硅整流二极管;VD2~VD7均选用1N4148型硅开关二极管。 VS1选用1N4742(1W、12V)型硅稳压二极管;VS2选用1N4734(IW、5.6V)型硅稳压二极管。 VL选用φ5mm的红色高亮度发光二极管。 V1~V3均选用2SC1815或S9013、3DG12型硅NPN晶体管。 VT1~VT3均选用TLC336A型(3A、600V)双向晶闸管。 IC1选用CD4017或CC4017型十进制计数/脉冲分配器集成电路;IC2选用TSOP1238或SFH506-38型一体化红外接收头。
