μA555构成的夜间自动显亮灯
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8222次
文章摘要: 如图所示为夜间自动显亮灯。该电路由光电转换开关、多谐振荡器等组成。其中多谐振荡器由W1、R5、R6、C1和555等组成。其振荡频率为f=1.44/(Rw1 R5 2R6)C1,图示参数对应的频率约为2~10秒,调节电位器W1可得到相应的频率。光电开关中的BG1(3DU5)为光敏三极管,其在不同的光照下呈现不同的阻值。在白天,其因光照而呈低阻,使BG2截止,BG3导通,可控硅SCR截止,振荡器因无电而不工作,指示灯不亮。夜晚,BG1的c、e间呈高阻,使BG2导通,BG3截止,SCR导通,相应振荡器因电源电路接通而开始工作,其输出的信号驱使指示灯ZD发光,以引起人们的注意。调节W1可达到醒目的闪
μA555构成的夜间自动显亮灯,标签:控制电路图,电路设计,http://www.88dzw.com

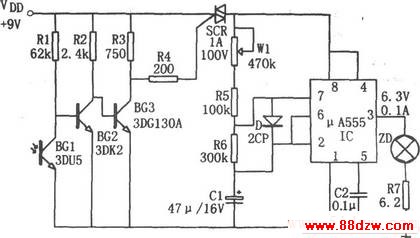

如图所示为夜间自动显亮灯。该电路由光电转换开关、多谐振荡器等组成。其中多谐振荡器由W1、R5、R6、C1和555等组成。其振荡频率为f=1.44/(Rw1 R5 2R6)C1,图示参数对应的频率约为2~10秒,调节电位器W1可得到相应的频率。
光电开关中的BG1(3DU5)为光敏三极管,其在不同的光照下呈现不同的阻值。在白天,其因光照而呈低阻,使BG2截止,BG3导通,可控硅SCR截止,振荡器因无电而不工作,指示灯不亮。夜晚,BG1的c、e间呈高阻,使BG2导通,BG3截止,SCR导通,相应振荡器因电源电路接通而开始工作,其输出的信号驱使指示灯ZD发光,以引起人们的注意。调节W1可达到醒目的闪光间隔。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
