由ISO120与PWS740构成的多通道同步隔离系统
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8702次
文章摘要: 如图所示为由ISO120与PWS740构成的多通道同步隔离系统。该电路中采用PWS740-2振荡器产生标准的TTL电平振荡信号,提供给每个通道放大器同步信号(22脚),在ISO120内部分频后产生载波信号。每个通道对应一个ISO120,各个通道信号经ISO120隔离放大后输出。
由ISO120与PWS740构成的多通道同步隔离系统,标签:放大电路,电路设计,http://www.88dzw.com

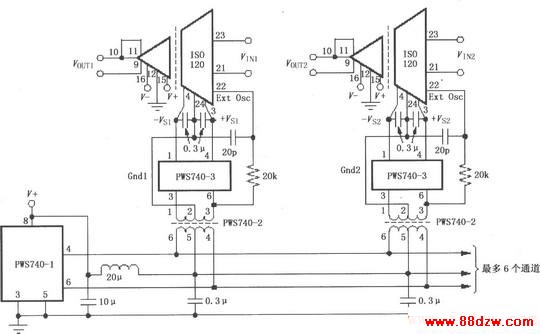

如图所示为由ISO120与PWS740构成的多通道同步隔离系统。该电路中采用PWS740-2振荡器产生标准的TTL电平振荡信号,提供给每个通道放大器同步信号(22脚),在ISO120内部分频后产生载波信号。每个通道对应一个ISO120,各个通道信号经ISO120隔离放大后输出。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
