RF2320线性通用放大器

文章摘要： RF2320是通用型、低成本、高效率线性RF放大器IC，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于噪声数值低于2dB的级联75Ω增益电路，在5～1000MHz内增益平坦度优于0.5dB，高线性度使之成为电缆电视应用的理想选择。RF2320的其他应用包括无线声音和数据通信产品的IF与RF放大，频段最高可达2500MHz，器件本身包含75Ω，输入阻抗和输出阻抗，提供2：1的VSWR(电压驻波比)匹配。RF2320 CATV可用于分配放大器、电缆调制解调器、宽带增益模块、激光二极管驱动、往返式通道放大器、基站等。RF2320采用方形蝠蝙翅状SOP-16封装，其引脚排列如图所示。各引

RF2320线性通用放大器,标签：放大电路,电路设计,http://www.88dzw.com

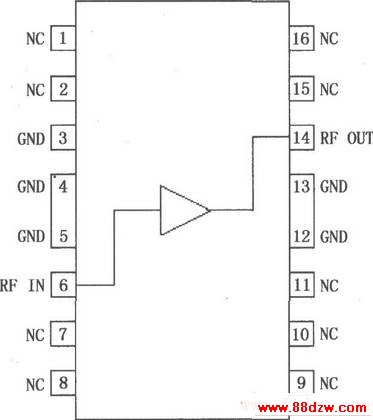

RF2320是通用型、低成本、高效率线性RF放大器IC，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于噪声数值低于2dB的级联75Ω增益电路，在5～1000MHz内增益平坦度优于0.5dB，高线性度使之成为电缆电视应用的理想选择。RF2320的其他应用包括无线声音和数据通信产品的IF与RF放大，频段最高可达2500MHz，器件本身包含75Ω，输入阻抗和输出阻抗，提供2：1的VSWR(电压驻波比)匹配。RF2320 CATV可用于分配放大器、电缆调制解调器、宽带增益模块、激光二极管驱动、往返式通道放大器、基站等。RF2320采用方形蝠蝙翅状SOP-16封装，其引脚排列如图所示。

各引脚功能如下表所示：
