由RF2162构成的美国CDMA应用电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8742次
文章摘要: 如图所示为由RF2162构成的美国CDMA应用电路。射频信号(RF)由4脚输入,经过前置放大器、末级功率放大器放大后由10、11、12脚输出。4脚与内部放大器直接耦合,因此建议外加一个UHF隔直耦合电容。输出端10、11、12脚在芯片内部已连接,通常将这几个脚在外部连接在一起作为信号输出,以获得最大输出功率和效率。13脚作为二次谐波的滤波电路,采用传输线或电感与片内电容构成滤波器谐振在2f0,对二次谐波提供低阻通路,能有效地短接二次谐波。14脚作为末级功率放大器电源供电端,通过14脚向末级功放提供偏置电流。5脚接第一级使能电压VREG1,该脚低电平时电路关断;高电平时(2.8V)所有电路在标
由RF2162构成的美国CDMA应用电路,标签:放大电路,电路设计,http://www.88dzw.com

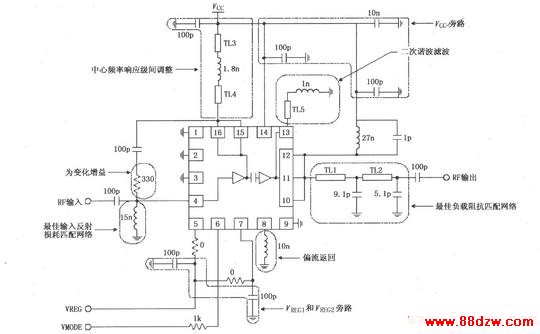

如图所示为由RF2162构成的美国CDMA应用电路。射频信号(RF)由4脚输入,经过前置放大器、末级功率放大器放大后由10、11、12脚输出。4脚与内部放大器直接耦合,因此建议外加一个UHF隔直耦合电容。输出端10、11、12脚在芯片内部已连接,通常将这几个脚在外部连接在一起作为信号输出,以获得最大输出功率和效率。13脚作为二次谐波的滤波电路,采用传输线或电感与片内电容构成滤波器谐振在2f0,对二次谐波提供低阻通路,能有效地短接二次谐波。14脚作为末级功率放大器电源供电端,通过14脚向末级功放提供偏置电流。5脚接第一级使能电压VREG1,该脚低电平时电路关断;高电平时(2.8V)所有电路在标准状态下工作,5脚外接100pF高频滤波电容。6脚接模拟偏置控制脚VMODE,6脚为0V时提供最小偏置;3.0V时为最大偏置。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
