由RF2175构成的380MHz线性放大器电路

文章摘要： 如图所示为由RF2175构成的380MHz线性放大器应用电路。射频信号(RF)由6脚输入，经过前置放大器、末级功率放大器放大后由12、13脚输出。6脚与内部放大器直接耦合，因此外加一个隔直耦合电容。输出端12、13脚和14脚在芯片内部已连接，通常将12、13脚在外部连接在一起作为信号输出。12、13脚也作为末级功率放大器电源供电端，通过这些脚向末级功放提供偏置电流。14脚作为二次谐波的滤波电路，采用传输线或电感与电容构成滤波器谐振在2f0，对二次谐波提供低阻通路，能有效地短接二次谐波。8脚接使能电压VREG，可以控制该脚电压从而控制电源功率。当电压为低电平时，放大器电源处于关断状态；当电压为

由RF2175构成的380MHz线性放大器电路,标签：放大电路,电路设计,http://www.88dzw.com

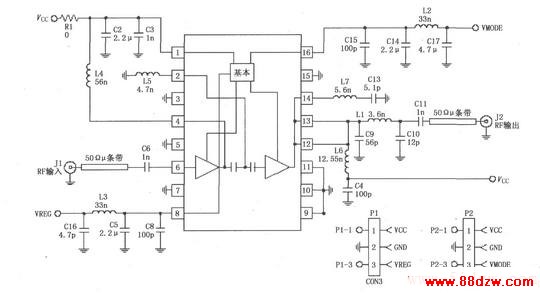

如图所示为由RF2175构成的380MHz线性放大器应用电路。射频信号(RF)由6脚输入，经过前置放大器、末级功率放大器放大后由12、13脚输出。6脚与内部放大器直接耦合，因此外加一个隔直耦合电容。输出端12、13脚和14脚在芯片内部已连接，通常将12、13脚在外部连接在一起作为信号输出。12、13脚也作为末级功率放大器电源供电端，通过这些脚向末级功放提供偏置电流。14脚作为二次谐波的滤波电路，采用传输线或电感与电容构成滤波器谐振在2f0，对二次谐波提供低阻通路，能有效地短接二次谐波。8脚接使能电压VREG，可以控制该脚电压从而控制电源功率。当电压为低电平时，放大器电源处于关断状态；当电压为高电平时(2.8V时)，放大器电源处于标准工作状态。8脚外接外接100pF高频滤波电容。16脚接VBIAS，该脚控制低功耗模式时电路的效率，全功率工作时该脚应置为2.8V。
