由RF2320构成的上拉标准电压电路

文章摘要： 如图所示为由RF2320构成的上拉标准电压电路。该电路采用2个变压器TTWB-2-B，其中一个作为输入变压器，另一个作为输出变压器。用2片RF2320构成推挽电路。信号由输入变压器耦合输入，经过推挽放大后由输出变压器耦合输出。输出变压器中心抽头提供7V的电源标准电压。

由RF2320构成的上拉标准电压电路,标签：放大电路,电路设计,http://www.88dzw.com

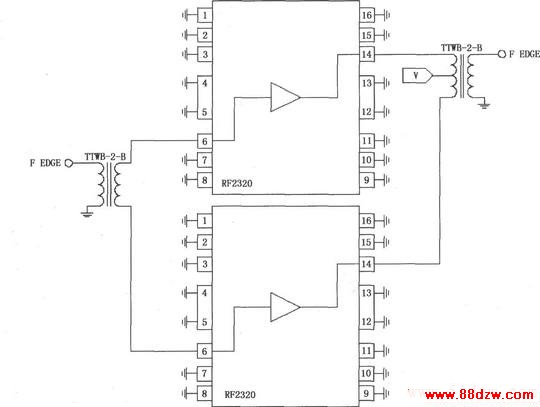

如图所示为由RF2320构成的上拉标准电压电路。该电路采用2个变压器TTWB-2-B，其中一个作为输入变压器，另一个作为输出变压器。用2片RF2320构成推挽电路。信号由输入变压器耦合输入，经过推挽放大后由输出变压器耦合输出。输出变压器中心抽头提供7V的电源标准电压。
