精密隔离放大器ISO122/124
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8922次
文章摘要: ISO122/124是精密隔离放大器,具有新颖工作循环的调制-解调技术。发送信号时,数字通过一个2pF的差动电容隔离栅,具有数字调制特性的隔离栅不会影响信号的完整性,因此有着极好的可靠性和高频瞬态抑制。两个栅电容埋人同一个塑料封装内。 ISO122/124工作时无需外部元件,具有0.02%的非线性度(最大值)、50kHz的信号带宽和200μV/oC(最大值)的Vos漂移。其电源供电范围为±4.5~±18V,低的静态电流Vs1时为±5.0mA、Vs2时为±5.5mA。ISO122/124的引脚排列如图所示。其内部等效电路:
精密隔离放大器ISO122/124,标签:放大电路,电路设计,http://www.88dzw.com
ISO122/124是精密隔离放大器,具有新颖工作循环的调制-解调技术。发送信号时,数字通过一个2pF的差动电容隔离栅,具有数字调制特性的隔离栅不会影响信号的完整性,因此有着极好的可靠性和高频瞬态抑制。两个栅电容埋人同一个塑料封装内。 ISO122/124工作时无需外部元件,具有0.02%的非线性度(最大值)、50kHz的信号带宽和200μV/oC(最大值)的Vos漂移。其电源供电范围为±4.5~±18V,低的静态电流Vs1时为±5.0mA、Vs2时为±5.5mA。ISO122/124的引脚排列如图所示。

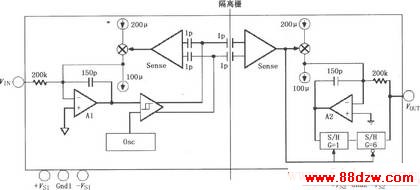

其内部等效电路:
