由ISO122/124构成的π型滤波器电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8668次
文章摘要: 如图所示为由ISO122/124构成的π型滤波器电路。ISO122/124内部一个振荡器将调制解调器频率设置为500kHz,为了抑制来自于DC/DC变换器任何直通(拍频)的噪声,在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122/124输出端500kHz纹波被抑制到20mV,再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波,二极点低通滤波器截止点为100kHz。
由ISO122/124构成的π型滤波器电路,标签:放大电路,电路设计,http://www.88dzw.com

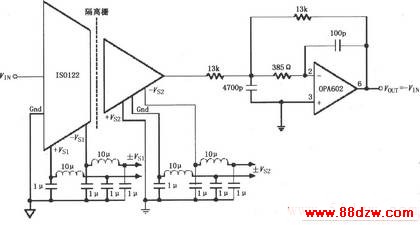

如图所示为由ISO122/124构成的π型滤波器电路。ISO122/124内部一个振荡器将调制解调器频率设置为500kHz,为了抑制来自于DC/DC变换器任何直通(拍频)的噪声,在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122/124输出端500kHz纹波被抑制到20mV,再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波,二极点低通滤波器截止点为100kHz。
