INA102构成的单电源低功耗仪用放大器

文章摘要： 如图所示为单电源低功耗仪用放大电路。该电路采用了低功耗仪用集成运放INA102，其内部电阻有极好的温度性能及工作稳定性。图中有两个100kΩ的电阻组成分压器(对电源电压进行分压)，使反相输入端具有4.5V的直流电压，因而在无输入信号时，其输出电压也为直流4.5V，按电路所示接法其电压放大倍数为100倍。

INA102构成的单电源低功耗仪用放大器,标签：放大电路,电路设计,http://www.88dzw.com

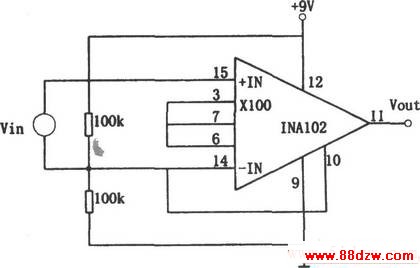

如图所示为单电源低功耗仪用放大电路。该电路采用了低功耗仪用集成运放INA102，其内部电阻有极好的温度性能及工作稳定性。图中有两个100kΩ的电阻组成分压器(对电源电压进行分压)，使反相输入端具有4.5V的直流电压，因而在无输入信号时，其输出电压也为直流4.5V，按电路所示接法其电压放大倍数为100倍。
