INA103具有幻像功率的话筒前置放大器

文章摘要： 如图所示为具有幻像功率的话筒前置放大器。当“幻像功率”开关接到 48V时，对话筒提供 48v的直流电压；接到47kΩ时，对话筒提供0V的直流电压。两个20dB衰减联动开关，控制输入信号是否被衰减20dB(即是否分压)。1kΩ“增益调节”电位器可调节放大器增益，以改变输出信号大小。 OPA627构成输出失调电压控制环路，以控制输出级A3的失调电压。

INA103具有幻像功率的话筒前置放大器,标签：放大电路,电路设计,http://www.88dzw.com

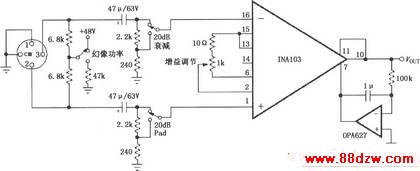

如图所示为具有幻像功率的话筒前置放大器。当“幻像功率”开关接到 48V时，对话筒提供 48v的直流电压；接到47kΩ时，对话筒提供0V的直流电压。两个20dB衰减联动开关，控制输入信号是否被衰减20dB(即是否分压)。1kΩ“增益调节”电位器可调节放大器增益，以改变输出信号大小。 OPA627构成输出失调电压控制环路，以控制输出级A3的失调电压。
