具有屏蔽层驱动的仪表放大器(INA103)

文章摘要： 如图所示为具有屏蔽层驱动的仪表放大器。将INA103输入级A1、A2的输出端(12脚和5脚)经由OPA602构成的射极跟随器后加到电缆线的屏蔽层，使电缆线的屏蔽层与之同电位，这种方式称为屏蔽层驱动，是一种有效的抗干扰技术，可以将由于输入线分布电容引起的共模干扰降低到最小。

具有屏蔽层驱动的仪表放大器(INA103),标签：放大电路,电路设计,http://www.88dzw.com

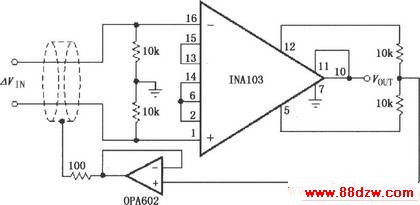

如图所示为具有屏蔽层驱动的仪表放大器。将INA103输入级A1、A2的输出端(12脚和5脚)经由OPA602构成的射极跟随器后加到电缆线的屏蔽层，使电缆线的屏蔽层与之同电位，这种方式称为屏蔽层驱动，是一种有效的抗干扰技术，可以将由于输入线分布电容引起的共模干扰降低到最小。
