OPA2111构成的高精度、高阻抗的仪用放大器

文章摘要： 如图所示为OPA2111构成的高精度、高阻抗的仪用放大器。图示电路的总电压放大倍数为Av=10×(1 2R2／R1)=1000倍。后级采用增益为10的差动放大电路是将仪用放大器的输入共模电压范围扩大到±10V。

OPA2111构成的高精度、高阻抗的仪用放大器,标签：放大电路,电路设计,http://www.88dzw.com

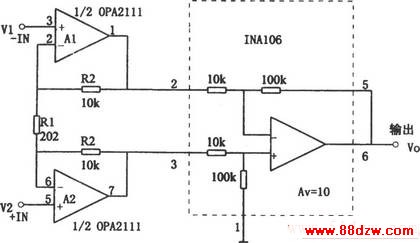

如图所示为OPA2111构成的高精度、高阻抗的仪用放大器。图示电路的总电压放大倍数为Av=10×(1 2R2／R1)=1000倍。后级采用增益为10的差动放大电路是将仪用放大器的输入共模电压范围扩大到±10V。
