ISO107信号与电源的基本连接电路

文章摘要： 如图所示为ISO107信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时，建议电源脚采用如 Vcc2脚外接的π型滤波器。Lo=10μH，Co为0．1～10pF。Com1脚接信号源地，Com2接负载RL地，Sense接负载上端，以减小由于长导线传输引起电压降造成的误差。Gnd1与Com1相连接，Gnd2与Com2相连接，Vout与Sense在插座上相连接。

ISO107信号与电源的基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

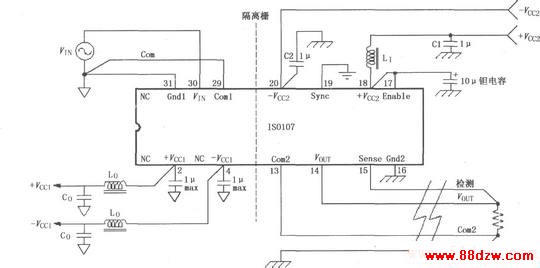

如图所示为ISO107信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时，建议电源脚采用如 Vcc2脚外接的π型滤波器。Lo=10μH，Co为0．1～10pF。Com1脚接信号源地，Com2接负载RL地，Sense接负载上端，以减小由于长导线传输引起电压降造成的误差。Gnd1与Com1相连接，Gnd2与Com2相连接，Vout与Sense在插座上相连接。
