INA217的输入稳定网络电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8234次
文章摘要: 如图所示为INA217的输入稳定网络电路。极低的信号源内阻(低于10Ω)会引起INA217发生自激振荡,在其输入端加上两个小电感和小电阻构成网络,可以最大限度地降低自激振荡趋势。如有需要,可加电感和电阻网络以抑制自激振荡。
INA217的输入稳定网络电路,标签:放大电路,电路设计,http://www.88dzw.com

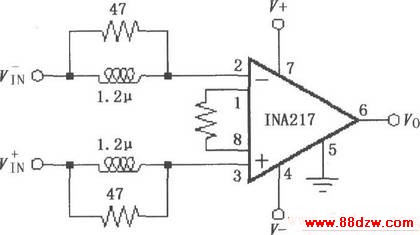

如图所示为INA217的输入稳定网络电路。极低的信号源内阻(低于10Ω)会引起INA217发生自激振荡,在其输入端加上两个小电感和小电阻构成网络,可以最大限度地降低自激振荡趋势。如有需要,可加电感和电阻网络以抑制自激振荡。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
