INA321/322微功率CMOS仪表放大器
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8397次
文章摘要: INA321 INA322 INA321/322系列产品是Rail-Rail输出、微功率CMOS仪表放大器,可单电源工作,也可以双电源工作。INA321/322系列产品提供差动信号消耗电流仅40μA的微功率、低价格、低噪声仪表放大器,关闭时静态电流小于1μA,可在毫微秒内从关闭状态返回标准工作状态,其关闭特性是低功率电池和多路技术应用的最佳选择。INA321/322内部设定增益为5,用户也可用外部电阻灵活地设定所需增益。INA321/322在整个频率范围内减小共模干扰和高共模抑制比(可达3kHz),线路噪声和线路谐波被抑制。INA321/322的低功率设计很好地解决了带宽和转换速率问题,可理
INA321/322微功率CMOS仪表放大器,标签:放大电路,电路设计,http://www.88dzw.com
INA321 INA322

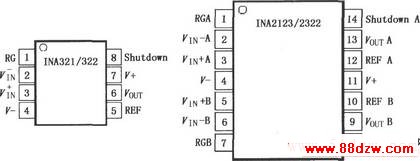

INA321/322系列产品是Rail-Rail输出、微功率CMOS仪表放大器,可单电源工作,也可以双电源工作。INA321/322系列产品提供差动信号消耗电流仅40μA的微功率、低价格、低噪声仪表放大器,关闭时静态电流小于1μA,可在毫微秒内从关闭状态返回标准工作状态,其关闭特性是低功率电池和多路技术应用的最佳选择。INA321/322内部设定增益为5,用户也可用外部电阻灵活地设定所需增益。INA321/322在整个频率范围内减小共模干扰和高共模抑制比(可达3kHz),线路噪声和线路谐波被抑制。INA321/322的低功率设计很好地解决了带宽和转换速率问题,可理想地应用于驱动取样模-数(A/D)转换器,也可当作通用型仪表放大器使用。INA321/322具有高精度、低价格和小封装,优越的设计提供了工作性能的稳定性,可用于工业传感放大(电桥、热敏电阻、RTD、位置等)、医疗设备(ECG、EEG、 EMG放大)、驱动A/D变换、具有增益的差动线接收器、场效计、个人计算机储蓄卡、通信、测试设备、自动化仪表等。INA2321和INA2322分别为INA321和INA322的双配置。INA321/322以及INA2321/2322的引脚排列如图所示。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
