INA217信号和电源的基本连接电路

文章摘要： 如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0．1／μF钽电容滤波，PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接，如有几Ω串联电阻都将造成共模抑制比下降。增益的设置见下表，增益G=1 10000／RG。PCB布线时应避免输出信号走线靠近敏感的输入端。

INA217信号和电源的基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

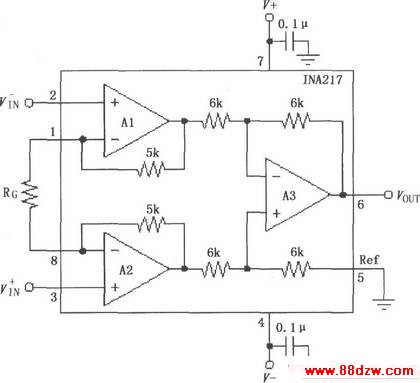

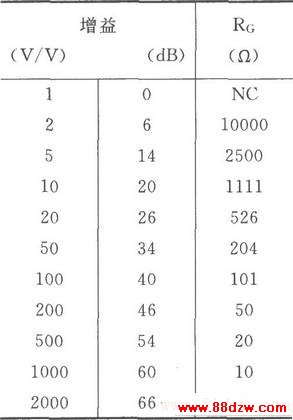

如图所示为INA217信号和电源的基本连接电路。芯片电源端要用0．1／μF钽电容滤波，PCB布线时应尽可能使钽电容靠近芯片电源脚放置。基准端Ref(5脚)的连线必须是低阻连接，如有几Ω串联电阻都将造成共模抑制比下降。增益的设置见下表，增益G=1 10000／RG。PCB布线时应避免输出信号走线靠近敏感的输入端。
