ISO103信号与电源的基本连接电路

文章摘要： 如图所示为ISO103信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时，建议电源脚采用如 Vcc2脚外接的π型滤波器。π型滤波器可减小纹波电流，取L1=10μH。隔离整流输出脚(±Vcc1)和放大器输入电源脚(±Vc)可以附加纹波滤波器或校准器。滤波元件参数：当0≤L0≤10μH时，Co<1μF，当L0≥10μH时，Co≤10μF。13脚开路或接TTL高电平，15脚如不用可接地。

ISO103信号与电源的基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

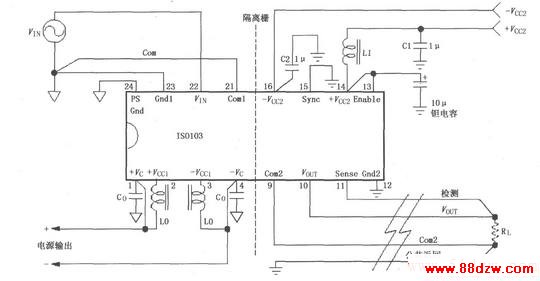

如图所示为ISO103信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时，建议电源脚采用如 Vcc2脚外接的π型滤波器。π型滤波器可减小纹波电流，取L1=10μH。隔离整流输出脚(±Vcc1)和放大器输入电源脚(±Vc)可以附加纹波滤波器或校准器。滤波元件参数：当0≤L0≤10μH时，Co<1μF，当L0≥10μH时，Co≤10μF。13脚开路或接TTL高电平，15脚如不用可接地。
