　　一、方案概述
　　
　　本机所采用 MST6i98ZX 系列方案。

　　主要特点包括：

　　1. 芯片内置了 VIF 及SIF 解码，可以实现PAL、NTSC 和SECAM 的接收；
　　
　　2. 同时芯片内置了4 路HIMI 输入（支持CEC 功能，暂不开发）、3 路YPbPr/RGB 输入、5路AV 输入、2 路USB 输入。可以采用USB 进行升级；
　　
　　3. 支持 MPEG-2、H.264、AVS（up to 1920*1088@30fps）、VC1 等多种解码；
　　
　　4. 多媒体（USB2.0）功能，图片支持JPEG（8192x8192）、BMP（3000x3000）、PNG（3000x3000）；音乐支持MP3、WMA、WAV；电影支持AVI、MP4、MPG、MPEG、VOB、TS、MOV、MKV、RM、RMVB、ASF、WMV、FLV；
　　
　　5. 2 路TS 流输入，集成了DVB-C demo.可以扩展地面数字机、有线数字一体机等
　　
　　6. 强大的 Widget 网络功能；
　　
　　7. 支持 wifi（USB dangle 形式）功能。

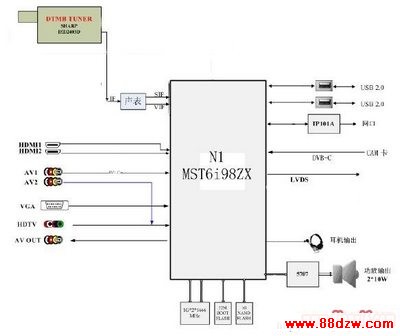

　　二、电路框图构架

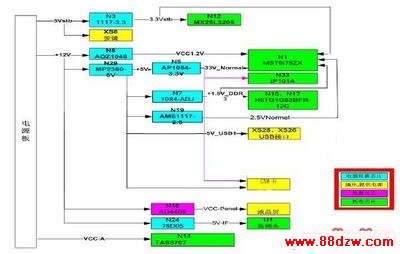

　　三、电源分配

　　四、原理说明
　　

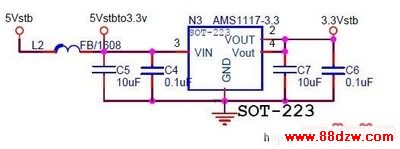

　　1、电源部分---系统3.3Vstb3.3Vstb为待机
　　
　　3.3V，通过待机5V转换而来，待机不受控。用于系统的PM供电、MbootFLASH供电、触摸按键供电等。此电压不正常会造成整机不启动。

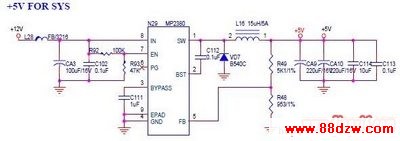

　　2、电源部分---系统+5V
　　
　　+5V为系统主5V，待机受控，设计容量为5A。LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。用于系统+2.5V_Normal、33V_Normal、USB5V、6M20的DDR、8G80的核电等。

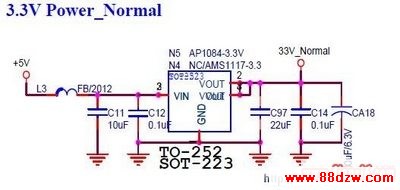

　　3、电源部分---系统3.3V：33V_Normal
　　
　　系统3.3V采用了双layoutN5和N4，实际使用的为N5，即AP1084-3.3V。两者差别封装不一样，N5的温升更好一些，但价格稍贵。

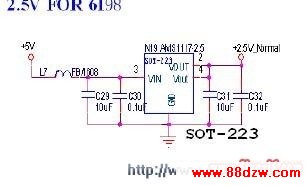

　　4、电源部分---系统2.5V：+2.5V_Normal
　　
　　系统2.5V 用于MST6i98ZX 供电，待机受控。

　　5、电源部分---MST6i98ZX核电：VCC1.2V
　　
　　MST6i98ZX核电采用DC-DC通过12V转换而来，1A左右的大小。用于MST6i98ZX的内核使用。

　　此电压理论值为1.26V,实际出DC-DC后设计为1.3V左右，到芯片管脚为1.27~1.28V左右。注意到芯片管脚电压一定要大于1.26V，低于的话会造成系统死机、重新启动等故障。
