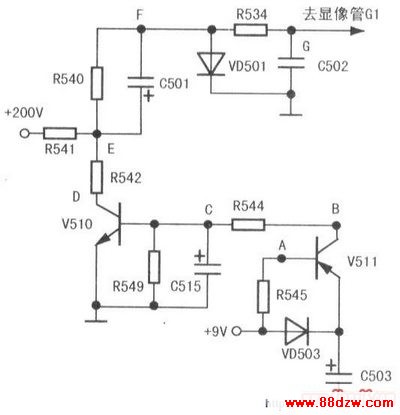

  电路图如附图所示,正常工作时,+9V经VD503对C503充电。C503获得上正下负8.5V的电压。

  V511、V510反偏而截止;又因为R540远大于R541,+200V经R541对C501充电到约200V;c502受vD501钳位作用而充电至约O.6V。显像管栅极G1就保持为0.6V,消亮点电路对显像管工作无影响。当关机时。9V和200V电源迅速降低,但C501和C503两端电压由于其放电回路电阻较大而不会立即消失,使得电路发生了如下变化过程:9V降低→Ua降低→C503正端电压使V511饱和导通→Ub上升→Uc:上升→V510饱和导通→Ud降为约0V→Ue也降为约0V,因C501两端电压不突变→Uf降至约-200V→Ug即显像管栅极G1也降为-200V→三个阴极被截止,VD501截止实现关机消亮点。上述过程持续约2、3分钟,直到C503和C501放电完毕,三个阴极冷却到不能再发射电子为止。较泄放型消亮点电路而言,截止型关机消亮点电路有利于延长显示管的寿命,但是其显像管阳极、玻壳上的高压难以在短时间内泄放消失,维修时要注意。
