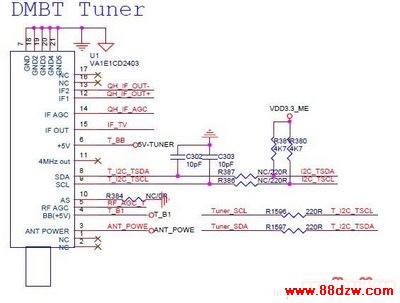

　　29、tuner部分---tuner采用数字tunerU1。

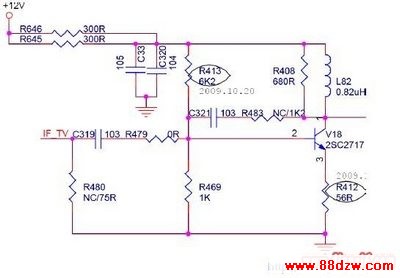

　　30、tuner部分---tuner预中放电路
　　
　　由于高频头的放大倍数不够，为了弥补声表对信号的衰减，所以高频头的中频输出需要增加一级预中放电路。这是典型的三极管共射放大电路。

　　这部分电路中V18容易出现参数漂移造成TV下图像不正常，伴音影响图像，信号拖尾等问题。可以更换V18或者更改R412进行实验

www.88dzw.com

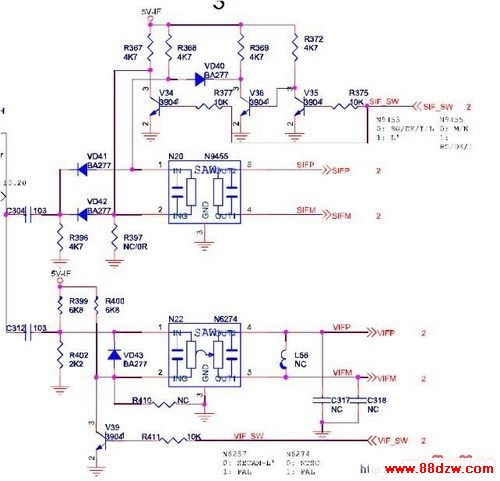

　　31、tuner部分---声表电路
　　
　　声表出现问题会造成相应的图像或声音不正常，直接更换声表即可。声表需要使用本机使用的型号，不能随意更换。

.

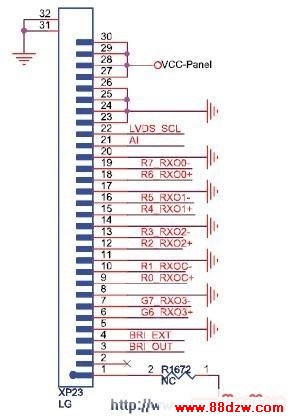

　　32、LVDS部分

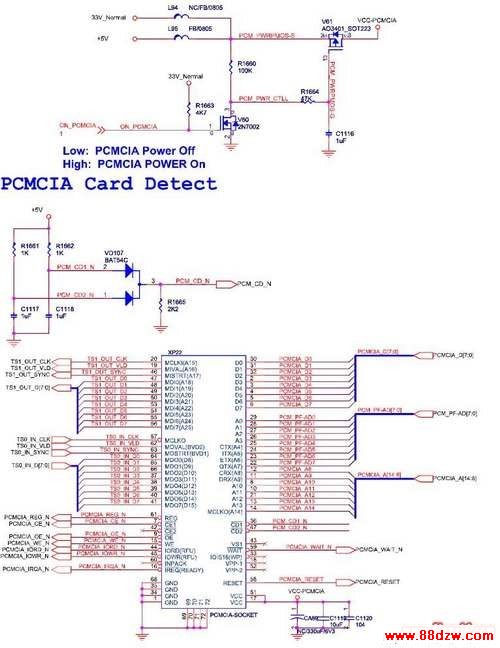

　　33、CAM大卡插口
