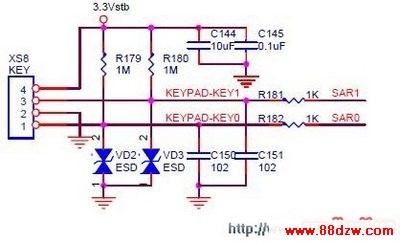

海信LED37K16液晶彩电原理原理分析,标签:电视机电路,电路设计,http://www.88dzw.com 13、按键电路---支持触摸按键和机械按键
采用通用的按键电路,兼容支持触摸按键和机械按键:
触摸按键:XS8为4PIN;R179、R180为1M;

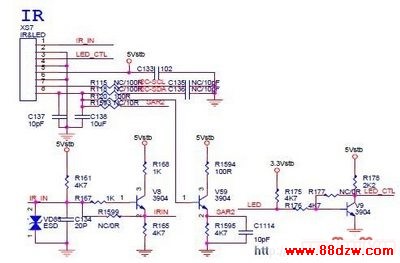

14、遥控电路---支持灯效控制、光感
15、DDR电路---DDR3_H5TQ1G63BFR-12CM
ST6i98ZX采用2片1Gbit的DDR3,N15、N17。如果DDR有故障,回引起整机无法启动。可以通过逐管脚的测量引脚阻抗来判断是否有焊接等故障。另外正常工作时clk(R412、R413、R163、R164)的直流电平应该为0.7V左右。

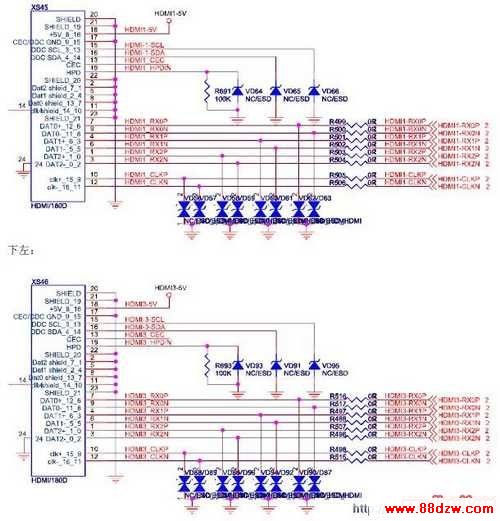

16、接口部分---HDMI接口
MST6i98ZX支持4路HDMI输入,EDID采用程序内置的方式。同时MST6i98ZX的ESD能力很强,所以HDMI接口附近的ESD器件也不需要贴装。

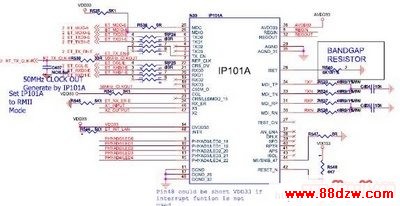

17、接口部分---网络接口芯片IP101A
6i78集成了MAC,但PHY需要外置。系统采用了IP101A做为系统的PHY接口芯片,供电为3.3V,外部晶体G4为25M。

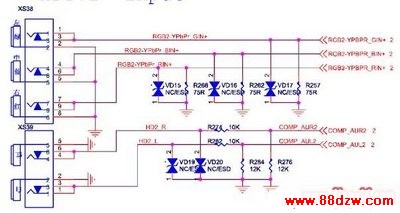

18、接口部分---高清接口

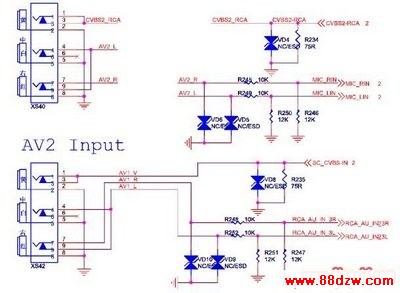

2路AV输入:

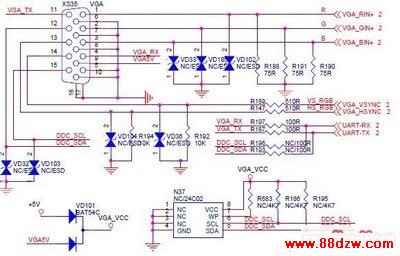

20、接口部分---VGA接口
通用的VGA接口电路,声音和高清复用。注意通过VGA接口的pin4和pin11可以实现烧写MBOOT,监控打印信息等。

21、接口部分---AV输出接口
