创维21TM9000(3T30机芯)彩电静态偏置稳定电路

文章摘要：电路图如附图所示，其工作原理是：R536和R572对9V分压，Ua电压为3.2V，经D503和D502降压后Ub=1.8V.Ue=2.4V,Ue就是三个视放管发射极的偏置电压。当电源电压略有变化时，Ua、Ub、Ue都会随之改变，确保视放管Ube稳定不变，即可使它们的集电极静态电位不变，实现静态偏置的稳定。另外，D503、D502（1N4148）的结电压随温度的上升而减小，使Ue上升。可以补偿视放管漏电流ICo随温度上升而上升所造成的静态工作点的变化，使得视放输出电路的温漂很小，工作稳定性大大提高。

创维21TM9000(3T30机芯)彩电静态偏置稳定电路,标签：电视机电路,电路设计,http://www.88dzw.com

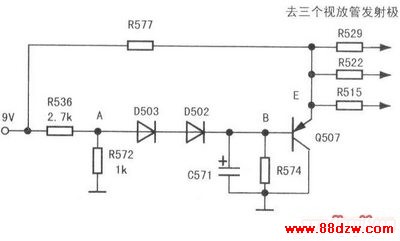

　　电路图如附图所示，其工作原理是：R536和R572对9V分压，Ua电压为3.2V，经D503和D502降压后Ub=1.8V.Ue=2.4V,Ue就是三个视放管发射极的偏置电压。当电源电压略有变化时，Ua、Ub、Ue都会随之改变，确保视放管Ube稳定不变，即可使它们的集电极静态电位不变，实现静态偏置的稳定。另外，D503、D502（1N4148）的结电压随温度的上升而减小，使Ue上升。可以补偿视放管漏电流ICo随温度上升而上升所造成的静态工作点的变化，使得视放输出电路的温漂很小，工作稳定性大大提高。
