长虹CHD-8机芯数字板维修资料

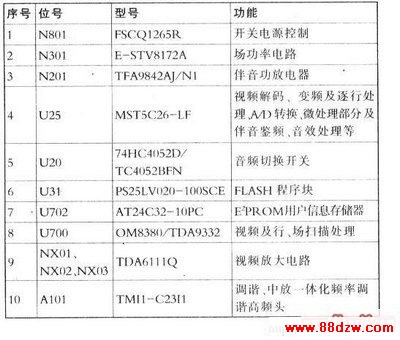

文章摘要：长虹CHD-8机芯代表产品有：CHD32366、CHD29600H、CHD28600（F32）、CHD28300（F32）、CHD34300（F32）、CHD26600、CHD32366（F32）、CHD30300（F32）、CHD29300（F46）。该机芯信号处理流程图见下图，主要IC和功能介绍见附表。数字板使用的主要IC有MST5C26（U25）、音频切换块74HC4052、末级视放处理块OM8380。由下图可以看出，MST5C26是一块超级处理芯片，内置功能电路有TV、AV等模拟视频信号接口电路；PAL/NTSC/SECAM制多制式彩色视频解码、制式自动识别及PAL/NTSC制2D数字

长虹CHD-8机芯数字板维修资料,标签：电视机电路,电路设计,http://www.88dzw.com

　　长虹CHD-8机芯代表产品有：CHD32366、CHD29600H、CHD28600（F32）、CHD28300（F32）、CHD34300（F32）、CHD26600、CHD32366（F32）、CHD30300（F32）、CHD29300（F46）。该机芯信号处理流程图见下图，主要IC和功能介绍见附表。数字板使用的主要IC有MST5C26（U25）、音频切换块74HC4052、末级视放处理块OM8380。

　　由下图可以看出，MST5C26是一块超级处理芯片，内置功能电路有TV、AV等模拟视频信号接口电路；PAL/NTSC/SECAM制多制式彩色视频解码、制式自动识别及PAL/NTSC制2D数字亮色梳状分离；支持接收SIF伴音中频信号放大、伴音解调及音频信号处理；支持带宽达150MHz的HDTV信号或YCbCr信号接收及数字取样处理。支持分辨率达SXGA级及以下格式的VGA信号接收及处理。这些不同格式的模拟信号由MST5C26自动识别判定并进行模拟信号、数字化处理及变频处理；整机伴音音效处理，如重低音、环绕声、左右声道控制、音调控制等功能的实现。另外，微控处理部分、OSD显示及控制全都集成在MST5C26内部。

　　整机信号处理过程如下：

　　信号处理过程：调谐器送出的视频信号TV、AV端子或S端子送入的模拟视频信号经相应引脚送入后，经视频切换后送人ADC转换电路，转换成数字信号，并通过IC内数据通道与IC内集成的帧存储器进行数字处理。不同格式的电视信号经数字处理转换成统一的行（33.75kHz）、场（60Hz）频逐行扫描的电视信号，送入三通道DAC转换电路，形成的模拟RGB信号，分别从（77）、（78）、（79）脚输出，经隔直电容送入OM8380，进行RGB画质、混合处理后送入视放电路。变频后的行、场同步信号分别送入OM8380（23）、（24）脚，作为RGB处理和形成行、场激励脉冲的同步跟踪信号。OM8380的T作原理、功能脚的设置与TDA9332完全相同，在此不作更多介绍。

　　伴音处理过程：调谐器输出的音频信号直接送入MST5C26，但AV端子、HDTV及VGA信号接收时的音频信号不是直接送入MST5C26，而是先送入数字板上的74HC4052D进行音频切换，后再送入MST5C26进行音频切换，并作音效处理后，送入主板的伴音功放TFA8942AI进行功率放大，后推动扬声器发音。

　　控制部分：MST5C26要完成音频信号的处理，首先是此IC外接时钟振荡电路（14.318MHz）。此时钟振荡产生的时钟信号经各种分频器分频后产生满足不同电路工作的时钟信号，故无彩色、图异、整机不工作均可能与此有关、复位电路、供电电路及与FLASH块问的所有通讯工作正常，且E2PROM也无故障时，才能实现二次开机，随后变频电路启动，行、场扫描电路工作，屏上便有正常的图像显示。整机单元电路所需控制信号，如调谐器工作所需伴音制式切换信号、消磁控制信号、地磁校正控制信号等均由MST5C26相关脚由软件定义后，由相应脚输出。

　　注：此机芯产品具有的一切功能、特点的程序全置入FLASH块中。FLASH块必须与有相应程序才能使用。
