福特遥控赛车遥控接收与驱动电路工作原理

文章摘要：电路如图所示。天线接收到射频信号经cl加到Ql集电极，Ql及外围元件组成典型的“自熄式”超再生接收电路。由L2、C4回路与射频信号发生谐振，再经C2构成正反馈，使电路处于强烈的超再生振荡状态。另一方面。由Ll及R2、c3组成低频振荡。频率为200kH2（实测有200kHz或250kHz），形成自淬熄（周期“淬火”）电压。又使强烈的超再生振荡工作于间歇状态。超再生检波解调出来的编码脉冲。经R4、c7加到ICl（14）脚。ICl（RX-28）（4）、（5）脚外接R9.为时钟振荡外接电阻。编码脉冲进入ICl（14）脚后。利用（14）、（15）、（16）

福特遥控赛车遥控接收与驱动电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

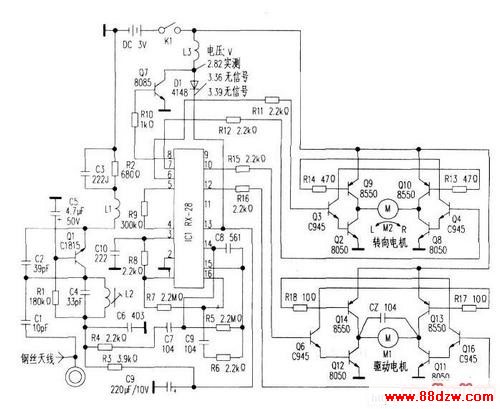

　　电路如图所示。天线接收到射频信号经cl加到Ql集电极，Ql及外围元件组成典型的“自熄式”超再生接收电路。由L2、C4回路与射频信号发生谐振，再经C2构成正反馈，使电路处于强烈的超再生振荡状态。另一方面。由Ll及R2、c3组成低频振荡。频率为200kH2（实测有200kHz或250kHz），形成自淬熄（周期“淬火”）电压。又使强烈的超再生振荡工作于间歇状态。超再生检波解调出来的编码脉冲。经R4、c7加到ICl（14）脚。ICl（RX-28）（4）、（5）脚外接R9.

　　为时钟振荡外接电阻。编码脉冲进入ICl（14）脚后。利用（14）、（15）、（16）、（1）脚内部两个（CMOS）反相器构成的两级高倍放大器进行放大，其中R5、R7为偏置电阻，放大后的编码脉冲由（1）脚输出经R8加到（3）脚，再由内部解码器进行解码，还原出前、后及左、右4个动作方向的高电平（3v）控制信号，由相应的（10）、（11）及（6）、（7）脚输出。由Q6、Qll—Q14、Q16组成桥式双端均衡驱动电路，可使驱动电机M1正转或反转，从而可实现前进或后退动作。同理。由02一04、08。

　　Q1O组成桥式双端均衡驱动电路。可使转向电机M2正转或反转，从而实现左转或右转动作。

　　由于采用3V低压供电，为避免电源电压降低影响超再生电路及ICl芯片稳定工作，由ICl（8）、RlO、Q7、L3、Dl组成升压电路。ICl工作时（8）脚输出一系列脉冲渡，经R10加到Q7基极，由Q7放大，经Dl、C9检波和滤波，可使3v电压升至3.36V，特别是当ICl接收到遥控信号时，（8）脚输出的脉冲密度增加一倍，使这种升压电压不但没有下降，反而略有上升。最大可上升至3.39V.而且这种稳压范围特别宽。直至电池电压降至使驱动电路无法工作时。升压电路才失效。
