SRPP胆前级的制作

[08-22 13:08:02]   来源:http://www.88dzw.com  电子制作   阅读:8159

文章摘要: SRPP(Shunt Regulated Pust-Pull)电路,即并联调整推挽电路是一款线性接近理想,而失真度、动态以及输出阻抗都比一般甲类放大电路更加好的优秀电路。该电路最早使用在视频领域,所以频率响应非常宽,现在用于音频领域,确有杀鸡用牛刀的感觉。笔者早在1992年春看到贵体翔先生在《实用电子文摘》上介绍日本的须贺一男用该电路做输入兼推动的混合型胆石机,频响宽达360kHz等指标后.曾立志今后—定要玩—玩该电路。同年,2月时,再看到何绍和先生在《无线电与电视》上介绍该电路时,再也抑制不住兴奋。从1993年春到1996年春这三年里不断地摸索,反复六次拆装

SRPP胆前级的制作,标签:电子制作网,http://www.88dzw.com

    SRPP(Shunt Regulated Pust-Pull)电路,即并联调整推挽电路是一款线性接近理想,而失真度、动态以及输出阻抗都比一般甲类放大电路更加好的优秀电路。该电路最早使用在视频领域,所以频率响应非常宽,现在用于音频领域,确有杀鸡用牛刀的感觉。笔者早在1992年春看到贵体翔先生在《实用电子文摘》上介绍日本的须贺一男用该电路做输入兼推动的混合型胆石机,频响宽达360kHz等指标后.曾立志今后—定要玩—玩该电路。同年,2月时,再看到何绍和先生在《无线电与电视》上介绍该电路时,再也抑制不住兴奋。从1993年春到1996年春这三年里不断地摸索,反复六次拆装,才终于做成今天这一款较理想的前级。
     说句心理话,要做成一款电子管前级并不难。因为几十年来,电子管技术的发展已经达到了颠峰,各种电路也非常成熟,关键是如何提高制作的技术,具体地说是如何提高它的倌噪比和降低失真度,而最难的就是提高信噪比。
     在附图中,图1和图2分别是一个声道的放大电路和电源的电路图

  图1

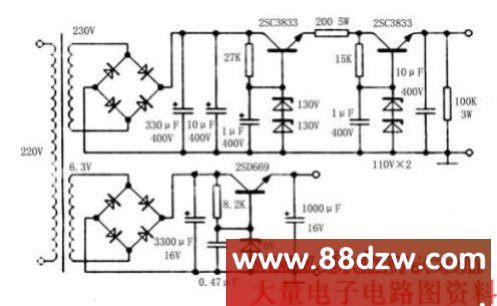

  图2
      主电路是非常经典的SRPP电路,高低音电路是参照陈锦华先生发表在《音响世界》的路。VR1是左右声道平衡电位器(VR1a表示一个声道的).用的是带有中间定位的ALPS 100kΩ×2的B型电位器。由于本人使用的激光唱机是PhilipsCD931,带有音量调节,信号输出可达2伏,所以在本前级中不设音量控制,只设了输出电平调节VR4。
      输入管G1我用的是旧的金脚ECC88,输出管G2常用6DJ8、6N11、有时也用6N2。不同的管于有不同的声音,内阻越高胆味越浓,我爱用6DJ8听打击乐,用6N11听丝竹音乐,而用6N2听情歌。事实上该电路适应性强,甚至全部用6N1也有非常好的声音。由于上述各管的管脚相同,可以相互换插,不同的管子有不同的最佳工作点,但电子管的适应能力很强,屏压从60V到500V都能工作。屏压一定时,负栅压越小,屏流就越大,低频和冲劲要好—些,但是噪音相对大些。但负栅压也不能太大,如果屏流太小,则容易出现截止失真。这是因为SRPP电路是并联调整式推挽电路,管子工作在甲类才有更好声。
     为了照顾信噪比和更方便地使用各种管子,当G1和G2用6DJ8时,阴极电阻R3和R4,我分别用1.2k和1.5k,这时负栅压约-2.2V左右。对于R1的取舍因人而定.如果激光唱机输出电平不高的,可舍去。而C1和C5最好用聚丙烯电容,没有则用云母电容也行,但精度要准。交连电容C2、C3和C4可能只能用Wima的MKS,因为本电路板所留的位置有限,当然,如果碰不到电位器的套杆,把C2、C3、C4竖起来焊接也可以。高低音电位器VR3、VR2我用的是台湾产的一种1MΩ大电位器,两排脚的间距特宽、如果没有1MΩ的电位潞,至少也要用500kΩ的,否则,高低音的提升要受影响。
     在图6中,虚线L表示一块铝板,是固定电位器用的。电路板建议用双面铜箔板来制作,两高压电源的跳线在底板下面焊接。由于G1和G2是—个声道;G3、G4是另一个声道,两个声道的灯丝供电分别用绞合线在底板下面连接起来,接在各自的电源上。
      每一声道用—只50W的E型旧变压器。高压电源调整管最好开关管,只要耐压大于400V、功率大于15W的就行了,这里笔者用的是拆机的开关管2SC3833。高压延时电路板(图3)我是从其它费弃的功放板中锯下一块做成的,继电器用的是24V,延时时间,约为9秒,由R1和CT的乘积决定.如果把R1换成2M的电阻,延时时间约为9分钟。由于不同的晶体管,管脚排列不—样,加上高低压电源也比较墒单,所以我没有附上电源和延时电路的印板图。图4是整机各部分位置排列图。图5是印板和元器件排列图。
